ماشین آلات برش پلاسا و اکسیژن

TG/TPG

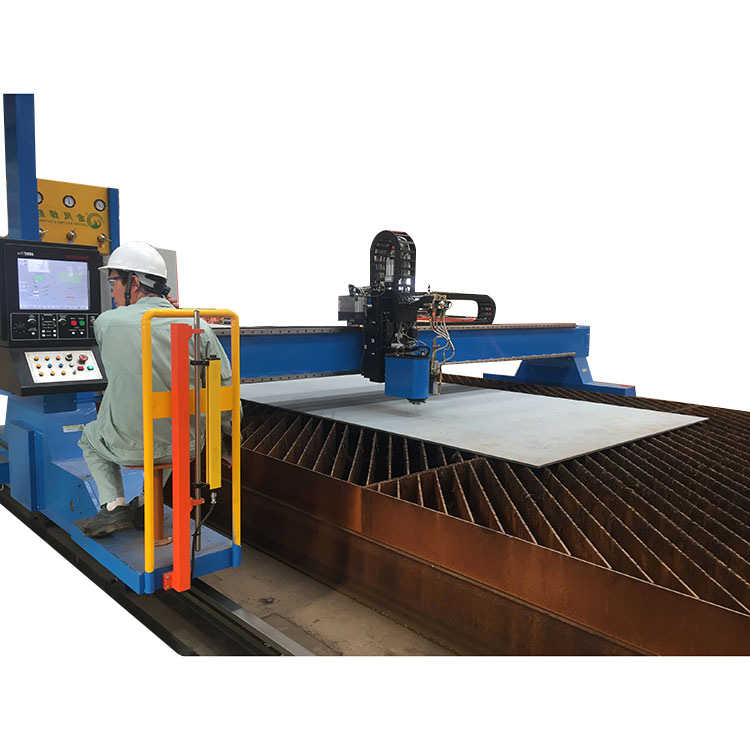

CNCماشین آلات برش پلاسا و اکسیژن

برای همه CNCماشین آلات برش پلاسا و اکسیژنکه توسط JINFENG WELDCUT ساخته شده است با 2 سال ضمانت به کاربر نهایی تحویل داده می شود.

CNCماشین آلات برش پلاسا و اکسیژندو درایو با موتورهای سروو هستند. ریل‌های برای اجرای پورتال از ریل راه‌آهن با سختی بالا ساخته شده‌اند که ماشین‌کاری و سنگ‌زنی دقیق توسط دستگاه سنگ‌زنی ریلی انجام می‌شود تا دقت ریل‌ها کمتر از ۰.۰۲ میلی‌متر را تضمین کند، بنابراین برش قطعات با کیفیت بالا را تضمین می‌کند.

CNCماشین آلات برش پلاسا و اکسیژندر صنایع مختلف برای فرآوری ورق های فلزی بسیار محبوب هستند.

مشخصات فنی

ویژگی و برنامه

1. پشتیبانی از برش پلاسما خشک، علامت گذاری پلاسما، برش اکسی سوخت، نرم افزار CAD-CAM، مارک جوهر افشان، بسیاری از ابزارها و تجهیزات کاربردی مختلف.

2. تخلیه بار سرعت سفر تا 18 متر در دقیقه برای درایو دوگانه. (سرعت بالاتر به عنوان گزینه)

3. پشتیبانی از نرم افزارهای مختلف Nesting که می تواند برنامه برش استاندارد DIN را ایجاد کند.

4. نصب ساده و آسان

تجهیزات و ابزار

برای اهداف پردازشی مختلف کاربر، تجهیزات و ابزارهای اختیاری زیادی وجود دارد که می توان آنها را به CNC ادغام کرد.ماشین آلات برش پلاسا و اکسیژنبرای تحقق برش ویژه برای افزایش راندمان تولید مشتریان.

1.0 چند مشعل

مشتریان می توانند شماره مشعل های CNC مورد نیاز خود را انتخاب کنند.

مشعل اکسی سوخت CNC با دستگاه احتراق خودکار و سنسور ارتفاع خازنی به عنوان گزینه است

2.0 برش نواری

واحد برش نوار طراحی ویژه ای برای شرکت های ساختمانی فولادی است، کارخانه های کشتی سازی که نوارهای زیادی برای برش دارند. بیشتر این نوارها در تجارت سازه های فولادی به عنوان تار و فلنج برای تولید تیر H جوش داده شده یا در کارخانه کشتی سازی به عنوان تار و فلنج برای تولید تیرهای T برای سفت کننده های کشتی استفاده می شود. مشعل های برش نوار را می توان در قسمت پشتی CNC نصب کردماشین آلات برش پلاسا و اکسیژن.

3 نوار برش با پارکینگ اتوماتیک

روی هر مشعل نواری یک سروو موتور نصب شده است. با وارد کردن موقعیت و فاصله بین مشعل های نواری، سپس هر مشعل نواری می تواند بدون تنظیم دستی توسط کارگر به موقعیت مورد نیاز در حالت خودکار حرکت کند.

4. سر مشعل سه‌گانه برای سر مخروطی مستقیم. Flame 1D Bevel

در فولادسازی کارهای جوشکاری زیادی وجود دارد. برای جوشکاری با کیفیت خوب با نفوذ کامل، ممکن است نیاز به آماده سازی اریب برای جوشکاری باشد. برای این کاربرد، برش اریب با سر مشعل سه گانه را معرفی می کنیم که یک سر مخروطی با 3 عدد مشعل اکسی برش است. 3 مشعل به طور همزمان می سوزند تا بر روی صفحه فولادی برش دهند تا بخشی با یک مورب در V، Y یا K بدست آید که ممکن است نیاز به برش در یک گذر داشته باشد. که یک فرآیند با راندمان بسیار بالا برای برش اریب است.

5. سر پلاسما برای چرخش اریب - مخروطی 3 بعدی پلاسما

این یک سر مخروطی با چرخش بی نهایت برای برش قطعات با خط منحنی با لبه اریب برای جوش است.

از آنجایی که سر مخروطی پلاسما سه بعدی برای برش اریب در مقایسه با سایر سرهای مشعل سنگین تر است، اما برش پلاسما به استحکام بالا و شتاب بالا نیاز دارد. به همین دلیل، شرکت ما از مواد آلومینیومی با مقاومت بالا برای ساخت این سر مخروطی پلاسما سه بعدی استفاده کرده و با استفاده از فناوری جوشکاری اصطکاکی اغتشاشی، سر مخروطی پلاسما سه بعدی را جوش داده تا وزن کالسکه را کاهش دهد. در نهایت ما به وزن سبک، استحکام بالا و شتاب با سرعت بالا سر مخروطی 3 بعدی پلاسما برای افزایش کیفیت برش پلاسما دست یافتیم. بدنه بالابر فرم ریل راهنمای خطی + پیچ توپ را برای بلند کردن و حرکت دادن مشعل برش با دقت بالا اتخاذ می کند.

6. سر سه‌بعدی شعله برای چرخش اریب - اریب سه بعدی شعله

این یک سر چرخشی با مشعل گازی سه گانه برای انجام برش قطعات با لبه اریب با خط منحنی است.

ساختار آن این است که 3 مشعل را در یک ایستگاه ثابت کند. First Torch برای برش زیر اریب استفاده می شود. مشعل دوم برای برش عمودی، سوم برای برش اریب بالایی. با این برش می توان با دقت خاصی به اریب رسید. انواع اریب عبارتند از: V، X، Y، K. زاویه اریب 23-45 درجه است. از آنجایی که زاویه اریب نسبت به ضخامت صفحه است، بنابراین به ضخامت اریب محدود می شود. حداکثر ضخامت اریب 75 میلی متر است. لطفاً به جدول ضخامت و زاویه برش ایستگاه مخروطی خط مستقیم مشعل سه گانه شعله مراجعه کنید. در کالسکه بالایی ما یک واحد چرخش نصب می کنیم تا مجموعه مشعل سه گانه را توسط سروو موتور و گیربکس بچرخانیم تا حرکت چرخشی دقیق، قابل اعتماد داشته باشیم. هد از حالت صفر تا 400 درجه در هر دو جهت می چرخد

7. نشانگر جوهر افشان

دستگاه های مارک جوهر افشان برند معروف آلمان هستند.

قبل از برش روی ورق فولادی، نام قطعه، موقعیت قطعه در سازه فولادی و فرآیند پردازش بعدی هر طرف قطعه، مانند الزامات جوشکاری، پاشش روی قطعه برش. از یک طرف برای شناسایی و ذخیره سازی و مدیریت حمل و نقل قطعات راحت است، از طرف دیگر برای پردازش و مونتاژ و جوش قطعات در فرآیند بعدی راحت است.

JINFENG از چاپگر جوهرافشان آلمانی وارداتی استفاده می کند. پس از پایان جوهر افشان، لوله جریان برگشتی به طور خودکار به سمت نازل حرکت می کند تا یک حلقه مهر و موم شده تشکیل دهد و از خشک شدن جوهر جلوگیری کند. این می تواند به طور موثر این مشکل را حل کند که جوهر نازل معمولی به راحتی خشک می شود و نازل را مسدود می کند. جوهر افشان سطح فولادی با کیفیت بالا از شیر برقی با فناوری ثبت اختراع قابل اعتماد بالا استفاده می کند که سفتی و حساسیت را تا حد زیادی بهبود می بخشد و فونت را انعطاف پذیرتر می کند. عملکرد دستگاه جوهر افشان آلمانی قابل اعتماد، بادوام است، می تواند انواع نیازهای جوهر افشان صنعتی را برآورده کند، می تواند در محیط های سخت مانند محیط گرد و غبار، محیط مرطوب، خط تولید محیط ارتعاشی نیز کار کند. در صورت تعمیر و نگهداری لازم، مدولار شدن تجهیزات به شما این امکان را می دهد که به راحتی قطعات خراب را جایگزین کنید و زمان درمان خرابی را تا حد زیادی کاهش دهید و هزینه را کاهش دهید.

8. نشانگر نقطه ای

با توجه به نیاز کاربر به پانچ کردن حروف و اعداد به عنوان شماره قطعه هر قطعه برش خورده است و این پانچ ها روی قسمت برش خورده برای مدت طولانی دائمی است.

علامت گذاری پانچ یک عملکرد بسیار مهم در فناوری برش است.

هنگامی که کاربر طراحی CAD قسمت برش را انجام می دهد، باید اطلاعات علامت گذاری پانچ را وارد کند. سپس نرم افزار تودرتو به طور خودکار داده های علامت گذاری را به برنامه های برش تبدیل می کند.

9. علامت گذاری پلاسما

پس از پیکربندی بخش نرم افزاری، مشعل برش پلاسما را می توان به عملکرد خط زدن پلاسما روی صفحات پی برد.
