خط برش ربات پروفایل

PRG 600

خط برش ربات پروفایل

برای همهخط برش ربات پروفایلs و دستگاه های برش پلاسما که توسط JINFENG WELDCUT تولید می شوند دارای 2 سال گارانتی هستند و مجهز به بارگیری جرثقیل، تمیز کردن لبه، مارک جوهر افشان هستند و از تمام رابط های CAD-CAM به عنوان گزینه پشتیبانی می کنند. PRGخط برش ربات پروفایلs پیشرفته ترین خط برش پلاسما روباتیک برای افزایش بهره وری برای کاربران نهایی از صنایع مختلف است.

مشخصات فنی

ویژگی و برنامه

1. PRGخط برش ربات پروفایلs یک تجهیزات برش اتوماسیون بالا است که با بازوی ربات شش محوره ABB یکپارچه شده است. با یک عملیات کلیدی توسط یک اپراتور، خط پردازش خودکار را از بارگیری مواد و تخلیه قطعات پس از برش پلاسما آغاز می کند.

2. خط می تواند به طور کامل با سیستم MES ادغام شود و امکان کنترل از راه دور از طریق نمایشگر تیم را برای مهندسان سازنده فراهم کند تا به راحتی تشخیص از راه دور را انجام دهند تا مشکلات را از طریق اینترنت بدون ارسال مهندسان به محل کار حل کنند.

3. سیستم CNC کنترل کامل تمام سیستم های خط اصلی (ربات، میز غلتکی، نوار نقاله متقاطع، چرخ دستی اندازه گیری و گیره، سیستم علامت گذاری) را فراهم می کند.

4. می تواند فایل های *.gen ایجاد شده از Tribon/AM، فایل های DSTV صادر شده از نرم افزار طراحی TEKLA و فرمت های دیگر را بخواند.

5. اینخط برش ربات پروفایلs به طور گسترده در کشتی سازی، کارخانه کشتی سازی و فراساحل برای برش پلاسما سفت کننده برای ساخت پانل مسطح، ساخت و ساز دو ته، زیر مجموعه ها، دیوارها، شبکه ها، پانل های میکرو برای کشتی ها / کشتی های مختلف استفاده می شود. با PRGخط برش ربات پروفایلs، کارخانه های کشتی سازی یا کشتی سازی می توانند تولید خود را افزایش دهند و نیروی کار را کاهش دهند.

جزئیات

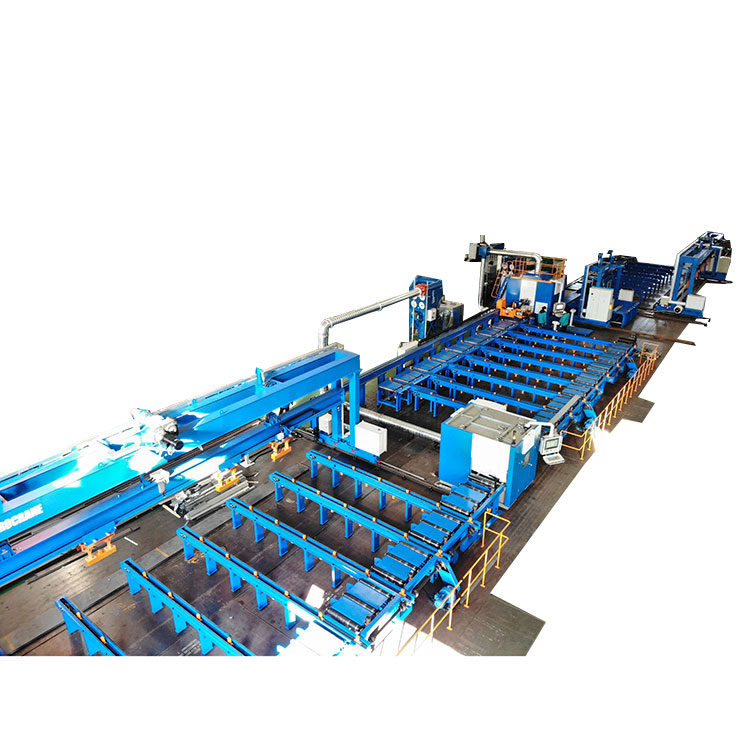

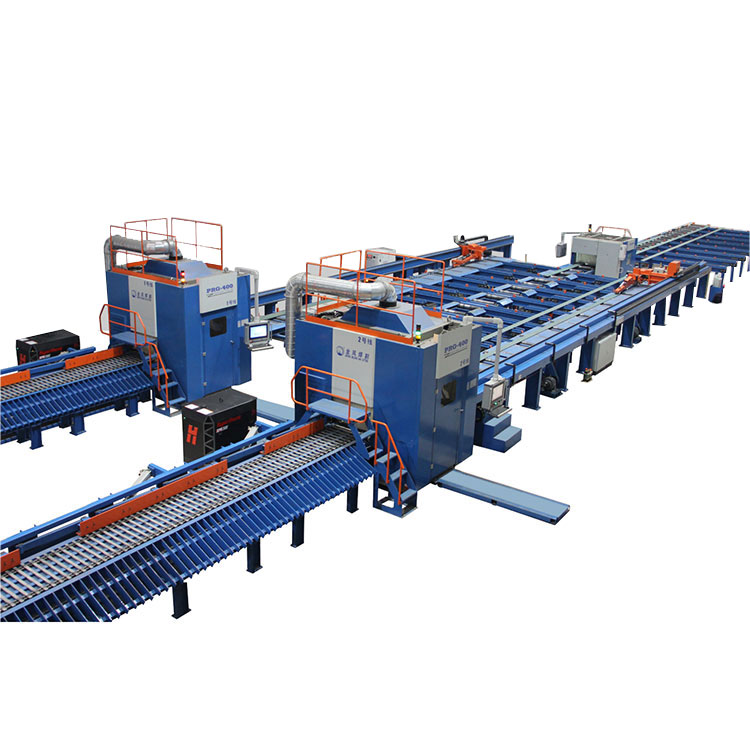

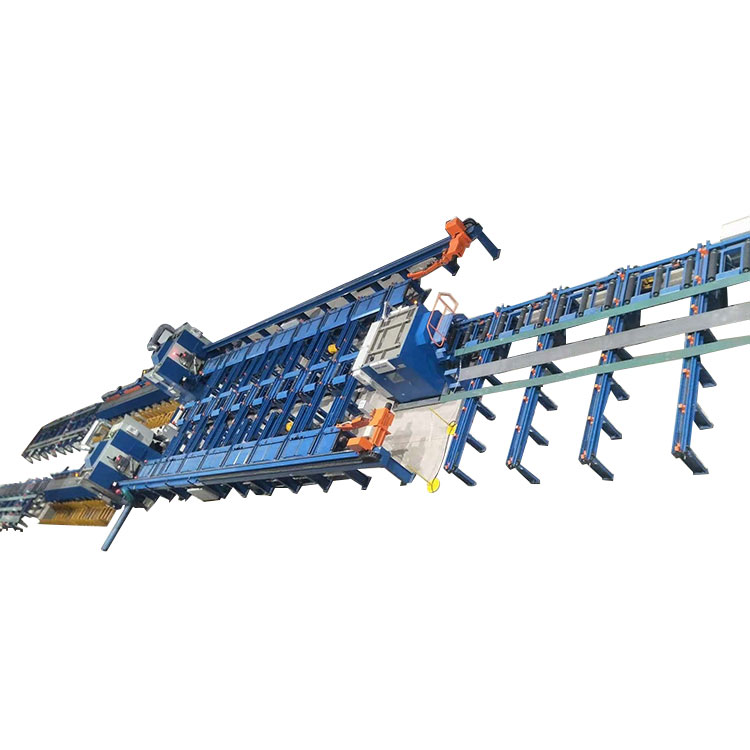

PRGخط برش ربات پروفایلs شامل:

جرثقیل بارگیری مشخصات

خط تمیز کردن لبه:

نوار نقاله متقاطع برای بارگذاری پروفیل

میز غلتکی ورودی

محفظه تمیز کردن با فیلتر گرد و غبار.

میز غلتکی خروجی.

نوار نقاله متقاطع برای بافلر

نوار نقاله متقاطع برای بارگیری

چرخ دستی و گیره اندازه گیری

میز غلتکی ورودی

دستگاه علامت گذاری جوهر افشان،

ربات محفظه برش پلاسما با فیلتر گرد و غبار

نوار نقاله تسمه ای مرتب سازی قطعه کوتاه

میز غلتکی خروجی برای قسمت طولانی

نوار نقاله متقاطع برای قطعات طولانی

تخلیه جرثقیل

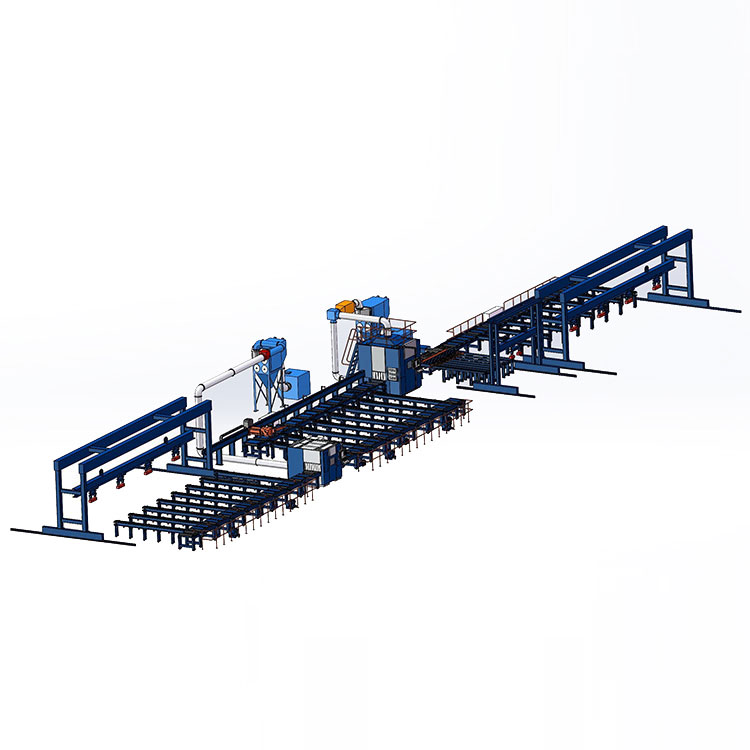

نمای ساختار

خط تمیز کردن لبه

با ادغام یک خط تمیز کننده لبه به PRGخط برش ربات پروفایلs با استفاده از چرخ های برس برای حذف رنگ پرایم از لبه پروفیل هایی که در آن جوشکاری خواهد شد، می توان کیفیت جوش را در پردازش بعدی افزایش داد.

چرخ دستی و گیره اندازه گیری

برای اندازه گیری طول پروفیل تغذیه شده، پروفیل را همزمان به داخل محفظه برش دهید.

نشانگر جوهر افشان

توسط دستگاه مارک جوهر افشان برای چاپ حروف، اعداد، نمادها و خط خمشی (خطوط معکوس)

محفظه برش ربات

با تعبیه یک بازوی ربات 6 محوره در داخل محفظه برش برای اجرای برش با کیفیت روی پروفیل ها.

با تجهیز یک نوار نقاله صفحه ای پس از محفظه برش، PRGخط برش ربات پروفایلs می تواند به طور خودکار قطعات کوتاه را مرتب کند و قطعات را به طور خودکار خروجی دهد.
