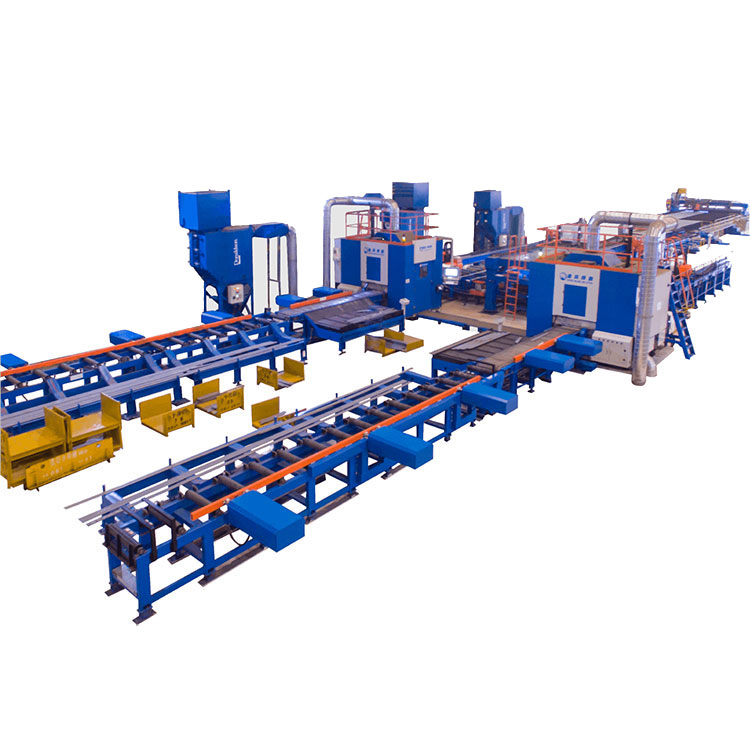

ربات ماشین های برش پلاسما

PBG400

ربات ماشین های برش پلاسما

برای همهربات ماشین های برش پلاسماکه توسط JINFENG WELDCUT تولید می شود دارای 2 سال گارانتی است و مجهز به میزهای غلتکی، چرخ دستی متقاطع، فیلتر گرد و غبار، سیستم برش پلاسما و عملکردهای اختیاری مانند دستگاه علامت گذاری نقطه ای، علامت گذاری جوهر افشان با ربات و پشتیبانی از تمام رابط های CAD-CAM می باشد. PBGربات ماشین های برش پلاسماپیشرفته ترین خط برش پلاسما روباتیک برای افزایش بهره وری برای کاربران نهایی از صنایع مختلف است.

مشخصات فنی

ویژگی و برنامه

1. PBGربات ماشین های برش پلاسماخطوط برش اتوماسیون بالا هستند که با تجهیزات مختلف یکپارچه شده اند. با یک عملیات کلیدی توسط یک اپراتور، خط پردازش خودکار را از بارگیری مواد، برش صفحه توسط دستگاه برش اکسیژن چند سر، تمیز کردن لبه، علامت گذاری جوهر افشان، برش پلاسما و تخلیه قطعات آغاز می کند.

2. خط می تواند به طور کامل با سیستم MES ادغام شود و امکان کنترل از راه دور از طریق نمایشگر تیم را برای مهندسان سازنده فراهم کند تا به راحتی تشخیص از راه دور را انجام دهند تا مشکلات را از طریق اینترنت بدون ارسال مهندسان به محل کار حل کنند.

3. سیستم CNC کنترل کامل تمام سیستم های خط اصلی (ربات، میز غلتکی، نوار نقاله متقاطع، چرخ دستی اندازه گیری و گیره، سیستم علامت گذاری) را فراهم می کند.

4. می تواند فایل های *.gen ایجاد شده از Tribon/AM، فایل های DSTV صادر شده از نرم افزار طراحی TEKLA و فرمت های دیگر را بخواند.

5ربات ماشین های برش پلاسمابه طور گسترده ای در کشتی سازی، کشتی سازی و فراساحل برای برش پلاسما سفت کننده برای ساخت پانل مسطح، ساخت و ساز دو کف، زیر مجموعه ها، دیوارها، شبکه ها، پانل های میکرو برای کشتی ها / کشتی های مختلف استفاده می شود. با PBGربات ماشین های برش پلاسما، کارخانه های کشتی سازی یا کشتی سازی می توانند تولید خود را افزایش داده و نیروی کار را کاهش دهند.

جزئیات

PBG400ربات ماشین های برش پلاسماشامل:

دستگاه برش اکسی سوخت چند مشعل

نوار نقاله های غلتکی

خط تمیز کردن لبه

دستگاه لبه پخ

نوار نقاله های متقاطع

علامت گذاری جوهر با بازوی ربات

میز غلتکی ورودی

ربات محفظه برش پلاسما با فیلتر گرد و غبار

نوار نقاله تسمه ای مرتب سازی قطعه کوتاه

میز غلتکی خروجی برای قسمت طولانی

میز پذیرش برای قسمت طولانی

نمای ساختار

دستگاه برش اکسی سوخت چند مشعل

دستگاه برش اکسی سوخت مجهز به مشعل های متعدد برای برش طولی ورق فولادی در چندین نوار بلند می باشد. این دستگاه در ساختار دروازه ای طراحی شده است و با یک میز نورد یکپارچه شده است تا نوار بلند را به میز غلتکی بافلر منتقل کند. پس از برش شعله، نیازی به تخلیه نوارهای بلند توسط جرثقیل یا دستی نیست.

خط تمیز کردن لبه

با ادغام یک خط تمیز کننده لبه به PBG400ربات ماشین های برش پلاسمابا استفاده از چرخ های قلم مو برای حذف رنگ پرایم از لبه پروفیل ها، با استفاده از چرخ های سنگ زنی برای حذف سرباره ها و سوراخ های نوار برش برش اکسی شعله که در آن جوشکاری خواهد شد، می تواند کیفیت جوش را در پردازش بعدی افزایش دهد.

دستگاه لبه پخ

توسط یک دستگاه لبه پخ ادغام شده به PBG400ربات ماشین های برش پلاسمابا استفاده از چرخ های پرس بر روی 4 لبه میله مسطح، نوار بلندی که با لبه تیز پس از برش حرارتی پرس می شود، 4 لبه را در لبه گرد R2-R3 شکل می دهد که سطح خوبی برای رنگ آمیزی در پردازش بعدی خواهد داشت.

ربات مارک جوهر افشان

برای نصب یک نشانه گذاری جوهرافشان به بازوی ربات. ربات در طول میله صاف حرکت می کند تا علامت جوهر روی تمام طول نوار فولادی نوار بلند را تکمیل کند. پس از چاپ جوهر روی پروفیل، نیازی به بازگشت پروفیل به جای اولیه نیست و سپس به PBG400 منتقل می شود.ربات ماشین های برش پلاسمامحفظه برش برای برش پلاسما.

محفظه برش ربات

با نصب بازوی ربات ۶ محوره در داخل محفظه برش برای اجرای برش باکیفیت روی پروفیل ها. این بخش کلیدی کل PBG400 استربات ماشین های برش پلاسمامحفظه برش برای برش پلاسما.

نوار نقاله صفحه ای و میز دریافت

با تجهیز یک نوار نقاله صفحه ای پس از محفظه برش، PBG400ربات ماشین های برش پلاسمامی تواند به طور خودکار قطعات کوتاه را مرتب کند و قطعات را به طور خودکار خروجی دهد. قسمت کوتاه توسط یک فشار دهنده به میز دریافت فشار داده می شود تا اپراتور قطعات کوتاه را به راحتی انجام دهد.

فشار دهنده قسمت بلند و میز دریافت

فشار دهنده قطعه بلند به میز غلتکی خروجی ادغام شده است، هنگامی که یک قطعه طولانی به میز غلتکی خروجی در اینجا می رسد، فشار دهنده به طور خودکار قسمت بلند را فشار می دهد تا روی میز گیرنده بیفتد.
