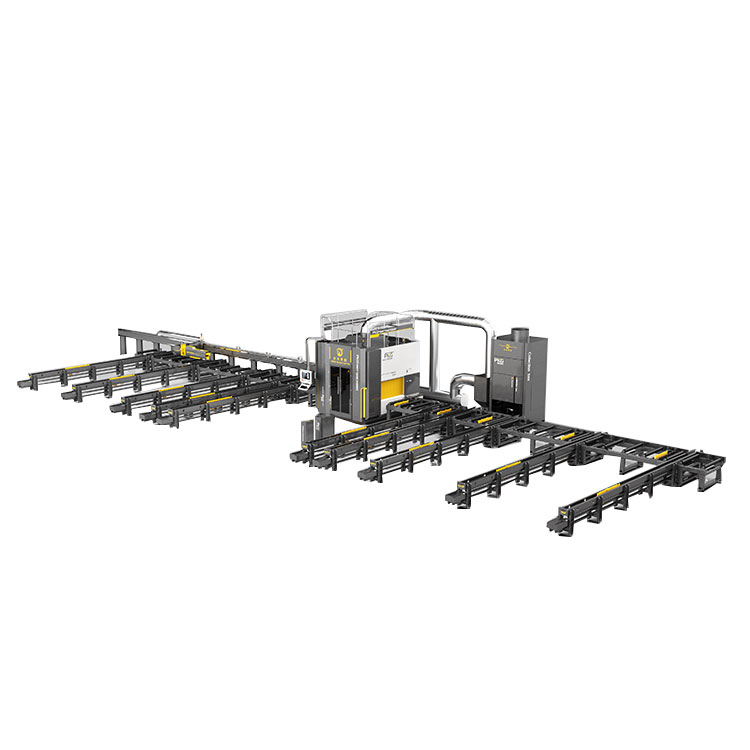

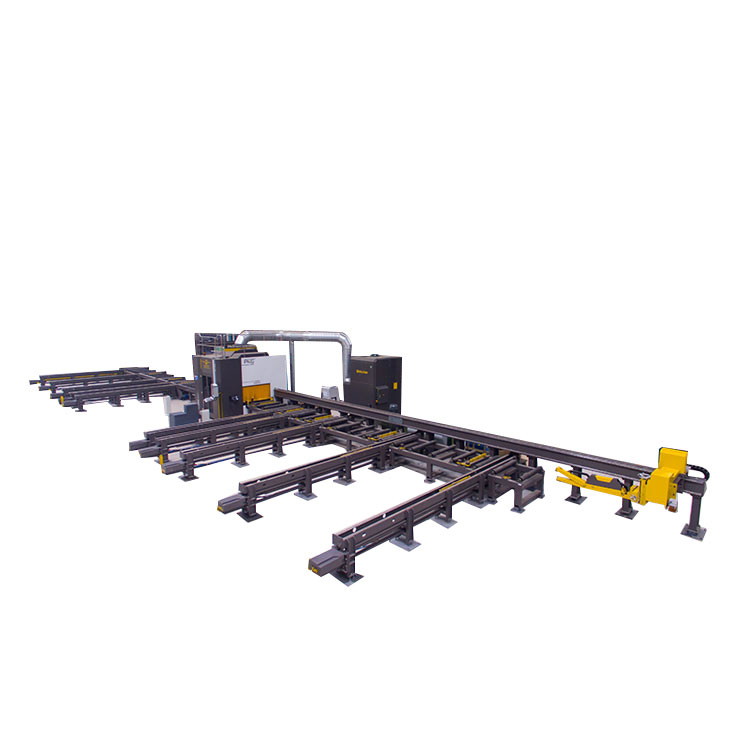

دستگاه برش ربات پرتو

PKG500

دستگاه برش ربات پرتو

برای همهدستگاه برش ربات پرتوs و دستگاه های برش پلاسما که توسط JINFENG WELDCUT تولید می شوند دارای 2 سال گارانتی هستند و مجهز به میزهای غلتکی، نوار نقاله متقاطع، فیلتر گرد و غبار، سیستم برش پلاسما و عملکردهای اختیاری مانند دستگاه علامت گذاری نقطه ای هستند و از تمام رابط های CAD-CAM پشتیبانی می کنند. PKGدستگاه برش ربات پرتوs پیشرفته ترین خط برش پلاسما روباتیک برای افزایش بهره وری برای کاربران نهایی از صنایع مختلف است.

مشخصات فنی

ویژگی و برنامه

1. PRGدستگاه برش ربات پرتوs یک تجهیزات برش اتوماسیون بالا است که با بازوی ربات شش محوره ABB یکپارچه شده است. با یک عملیات کلیدی توسط یک اپراتور، خط پردازش خودکار را از بارگیری مواد و تخلیه قطعات پس از برش پلاسما آغاز می کند.

2. یک PKGدستگاه برش ربات پرتوs با یک اپراتور می تواند جایگزین:

خط حفاری تیر

اره نواری

خط زاویه

خط پردازش بشقاب/نوار

ماشین مقابله

ماشین علامت گذاری

3. خط می تواند به طور کامل با سیستم MES ادغام شود و امکان کنترل از راه دور از طریق نمایشگر تیم را برای مهندسان سازنده فراهم کند تا به راحتی تشخیص از راه دور را انجام دهند تا مشکلات را از طریق اینترنت بدون ارسال مهندسان به محل کار حل کنند.

3. سیستم CNC کنترل کامل تمام سیستم های خط اصلی (ربات، میز غلتکی، نوار نقاله متقاطع، چرخ دستی اندازه گیری و گیره، سیستم علامت گذاری) را فراهم می کند.

4. می تواند فایل های *.gen ایجاد شده از Tribon/AM، فایل های DSTV صادر شده از نرم افزار طراحی TEKLA و فرمت های دیگر را بخواند.

5. ایندستگاه برش ربات پرتوs به طور گسترده ای در ساخت و ساز فولادی (پرتو پلاسما برای ساخت سازه های ساختمانی، پل ها، راه آهن، تریلرها، واگن های قطار، ریسمان پله ها، نرده ها و سایر فولادهای ثانویه)، سازه های فولادی و فراساحل (برق پرتو برای سایت های بالا، محله های زندگی، سازه های زیر دریا، قاب های زیر دریا برای سازه های پشتیبان، قاب های زیردریایی، سازه های زیردریایی، قاب های زیردریایی، سازه های پشتیبان، استفاده می شود. لغزش، سازه های زیر دریا، و قاب های پشتیبانی)، و در خشکی اعمال می شود.

جزئیات

این PKGدستگاه برش ربات پرتوs شامل:

نوار نقاله های متقاطع

چرخ دستی و گیره اندازه گیری

دستگاه علامت گذاری نقطه ای

میز غلتکی ورودی

ربات محفظه برش پلاسما

میز غلتکی خروجی

نمای ساختار

نوار نقاله متقاطع â نوع زنجیره ای

با ادغام یک نوار نقاله متقابل (نوع زنجیره ای) به میز غلتکی ورودی PKGدستگاه برش ربات پرتوs، تیرهای H و سایر پروفیل ها را می توان بدون استفاده از جرثقیل به محل مورد نیاز منتقل کرد تا خطر جرثقیل به 0 کاهش یابد.

چرخ دستی و گیره اندازه گیری

برای اندازه گیری طول پروفیل تغذیه شده، پروفیل را همزمان به داخل محفظه برش دهید.

دستگاه علامت گذاری نقطه ای

علامت گذاری دائمی قابلیت ردیابی شماره قطعه را ارائه دهید.

محفظه برش ربات

با نصب یک بازوی ربات ۶ محوره در داخل محفظه برش برای برش با کیفیت بالا بر روی پروفیل ها با مشعل پلاسما و برش سوراخ موش با مشعل اکسی سوخت.

میزهای غلتکی ورودی/خروجی

با کار میزهای غلتکی، دستگاه های مقابله با پرتو H به اتوماسیون بالا برای کاهش کار و افزایش تولید دست می یابند.

نوار نقاله متقاطع â تخلیه

با ادغام یک نوار نقاله متقابل به میز غلتکی خروجی PKGدستگاه برش ربات پرتوs، قطعات پس از برش را می توان بدون استفاده از جرثقیل به محل مورد نیاز منتقل کرد تا خطر جرثقیل به 0 کاهش یابد.
