برای همهسیستم های ساخت سازه برش پلاسماو دستگاه های برش پلاسما که توسط JINFENG WELDCUT تولید می شوند دارای 2 سال گارانتی هستند و مجهز به میزهای غلتکی، چرخ دستی متقاطع، فیلتر گرد و غبار، سیستم برش پلاسما و عملکردهای اختیاری مانند دستگاه علامت گذاری نقطه ای، علامت گذاری لیزری، برش سوراخ ها با لیزر و پشتیبانی از تمام رابط های CAD-CAM هستند. PKGسیستم های ساخت سازه برش پلاسماپیشرفته ترین خط برش پلاسما روباتیک برای افزایش بهره وری برای کاربران نهایی از صنایع مختلف است.
مدل |
پرتو H |
نوار |
زاویه |
زاویه الکترونیکی |
کانال |
لوله SQ |
طول |
وزن |
|
|
|
|
|
|
|
12000 میلی متر |
12T |
PKG500L |
150*120mm- 1000 * 500 میلی متر |
100*5mm â 1000*30 میلی متر |
100*75mm- 500 * 150 میلی متر |
75*75 میلی متر- 220*220 میلی متر |
100*50mm- 1000 * 500 میلی متر |
150*150mm- 500 * 400 میلی متر |
||
پشتیبانی از برش پلاسما، علامت گذاری پلاسما، برش لیزری، علامت گذاری لیزری، علامت گذاری نقطه ای، نرم افزار CAD-CAM |

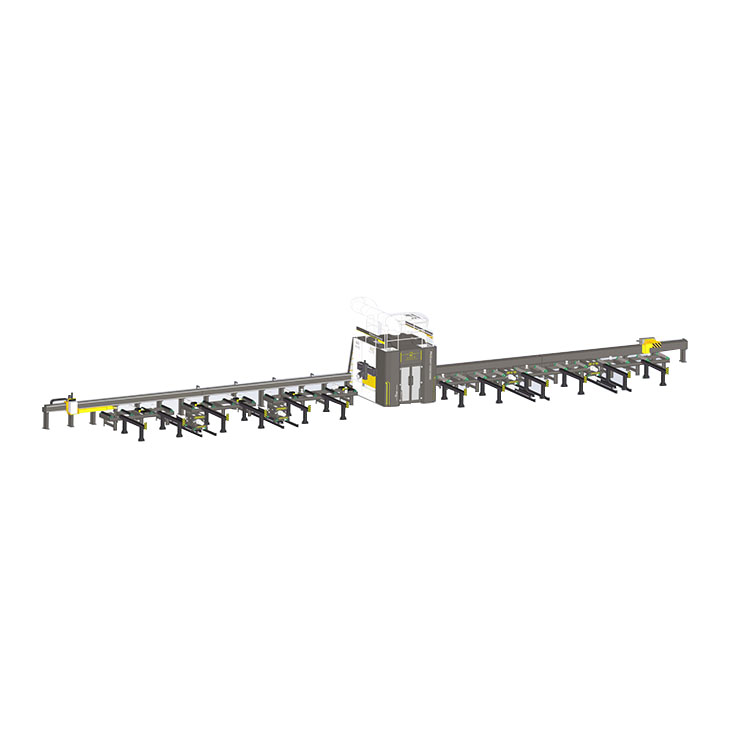

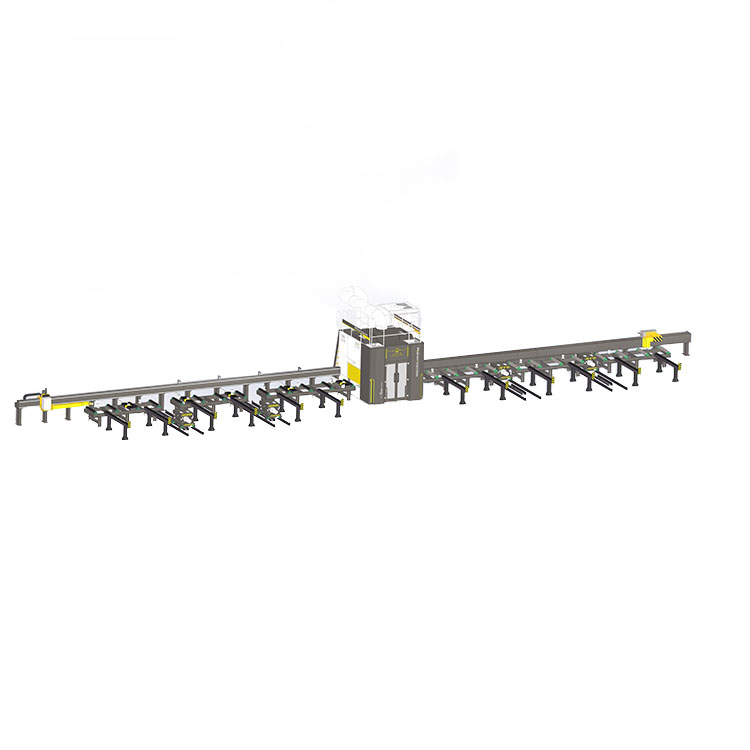

1. PKG500Lسیستم های ساخت سازه برش پلاسمایک تجهیزات برش با اتوماسیون بالا است که با بازوی ربات شش محوره ABB یکپارچه شده است. با یک عملیات کلیدی توسط یک اپراتور، خط پردازش خودکار را از بارگیری مواد و تخلیه قطعات پس از برش پلاسما آغاز می کند.
2. یک عدد PKG500Lسیستم های ساخت سازه برش پلاسمابا یک اپراتور می توان جایگزین کرد:
خط حفاری تیر
اره نواری
خط زاویه
خط پردازش بشقاب/نوار
ماشین مقابله
ماشین علامت گذاری
3. خط می تواند به طور کامل با سیستم MES ادغام شود و امکان کنترل از راه دور از طریق نمایشگر تیم را برای مهندسان سازنده فراهم کند تا به راحتی تشخیص از راه دور را انجام دهند تا مشکلات را از طریق اینترنت بدون ارسال مهندسان به محل کار حل کنند.
3. سیستم CNC کنترل کامل تمام سیستم های خط اصلی (ربات، میز غلتکی، نوار نقاله متقاطع، چرخ دستی اندازه گیری و گیره، سیستم علامت گذاری) را فراهم می کند.
4. می تواند فایل های *.gen ایجاد شده از Tribon/AM، فایل های DSTV صادر شده از نرم افزار طراحی TEKLA و فرمت های دیگر را بخواند.
5. این PKG500Lسیستم های ساخت سازه برش پلاسمابه طور گسترده در ساخت و ساز فولادی (پرتو پلاسما برای ساخت سازههای ساختمانی، پلها، راهآهن، تریلرها، واگنهای قطار، ریسمان پلهها، نردهها و سایر فولادهای ثانویه)، سازههای فولادی و فراساحل (تابش پرتو برای مکانهای بالا، محلههای نشیمن، سازههای زیر دریا، قابهای زیردریایی، سازههای حفاظ زیردریایی، سازههای حفاظ زیردریایی، قابهای زیردریایی، سازههای حفاظ زیرآبی ، سازه های زیر دریا و قاب های پشتیبانی) و در خشکی اعمال می شود.
این PKG500Lسیستم های ساخت سازه برش پلاسماشامل:
گاری متقابل
چرخ دستی و گیره اندازه گیری
میز غلتکی ورودی
ربات محفظه برش پلاسما
میز غلتکی خروجی
با ادغام یک چرخ دستی متقاطع به میز غلتکی ورودی PKG500Lسیستم های ساخت سازه برش پلاسما، تیرهای H و سایر پروفیل ها را می توان بدون استفاده از جرثقیل به محل مورد نیاز منتقل کرد تا خطر جرثقیل به 0 کاهش یابد.
برای اندازه گیری طول پروفیل تغذیه شده، پروفیل را همزمان به داخل محفظه برش دهید.
علامت گذاری دائمی قابلیت ردیابی شماره قطعه را ارائه دهید.
برش سوراخ ها توسط لیزر بر روی شبکه پرتو H را با دقت و کیفیت بالا ارائه دهید.
با تعبیه یک بازوی ربات 6 محوره در داخل محفظه برش برای اجرای برش با کیفیت روی پروفیل ها.
LCD 19 اینچی با صفحه نمایش لمسی.
با کار میزهای غلتکی، دستگاه های مقابله با پرتو H به اتوماسیون بالا برای کاهش کار و افزایش تولید دست می یابند.
توسط یک گاری متقابل به میز غلتکی خروجی PKG500L ادغام شده استسیستم های ساخت سازه برش پلاسماقطعات پس از برش را می توان بدون استفاده از جرثقیل به محل مورد نیاز منتقل کرد تا خطر جرثقیل به 0 کاهش یابد.
