نمایه خط برش پلاسما

PRG 400

نمایه خط برش پلاسماs

برای همهنمایه خط برش پلاسماs و دستگاه های برش پلاسما که توسط JINFENG WELDCUT تولید می شوند دارای 2 سال گارانتی هستند و مجهز به قطعات اختیاری مانند میزهای غلتکی، نوار نقاله متقاطع، مارک جوهر افشان، فیلتر گرد و غبار، سیستم برش پلاسما، نوار نقاله صفحه خروجی، تیلتترها و پشتیبانی از تمام رابط های CAD-CAM هستند. PRGنمایه خط برش پلاسماs پیشرفته ترین خط برش پلاسما روباتیک برای افزایش بهره وری برای کاربران نهایی از صنایع مختلف است.

مشخصات فنی

ویژگی و برنامه

1. PRGنمایه خط برش پلاسماs یک تجهیزات برش اتوماسیون بالا است که با بازوی ربات شش محوره ABB یکپارچه شده است. با یک عملیات کلیدی توسط یک اپراتور، خط پردازش خودکار را از بارگیری مواد و تخلیه قطعات پس از برش پلاسما آغاز می کند.

2. خط می تواند به طور کامل با سیستم MES ادغام شود و امکان کنترل از راه دور از طریق نمایشگر تیم را برای مهندسان سازنده فراهم کند تا به راحتی تشخیص از راه دور را انجام دهند تا مشکلات را از طریق اینترنت بدون ارسال مهندسان به محل کار حل کنند.

3. سیستم CNC کنترل کامل تمام سیستم های خط اصلی (ربات، میز غلتکی، نوار نقاله متقاطع، چرخ دستی اندازه گیری و گیره، سیستم علامت گذاری) را فراهم می کند.

4. می تواند فایل های *.gen ایجاد شده از Tribon/AM، فایل های DSTV صادر شده از نرم افزار طراحی TEKLA و فرمت های دیگر را بخواند.

5. ایننمایه خط برش پلاسماs به طور گسترده در کشتی سازی، کارخانه کشتی سازی و فراساحل برای برش پلاسما سفت کننده برای ساخت پانل مسطح، ساخت و ساز دو ته، زیر مجموعه ها، دیوارها، شبکه ها، پانل های میکرو برای کشتی ها / کشتی های مختلف استفاده می شود. با PRGنمایه خط برش پلاسماs، کارخانه های کشتی سازی یا کشتی سازی می توانند تولید خود را افزایش دهند و نیروی کار را کاهش دهند.

جزئیات

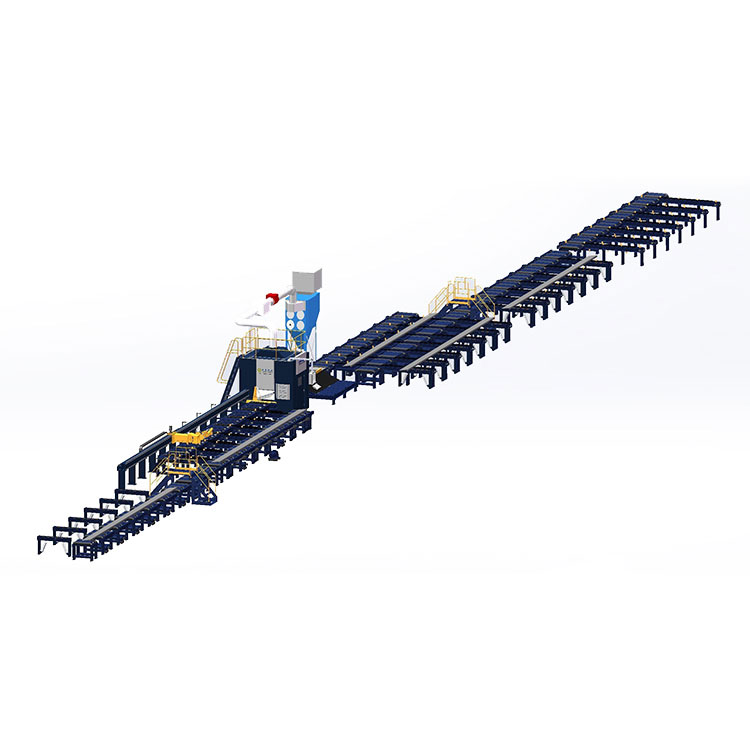

PRG400نمایه خط برش پلاسماs شامل:

شیب دار برای واژگونی پروفیل ها

نوار نقاله های غلتکی به عنوان بافلر

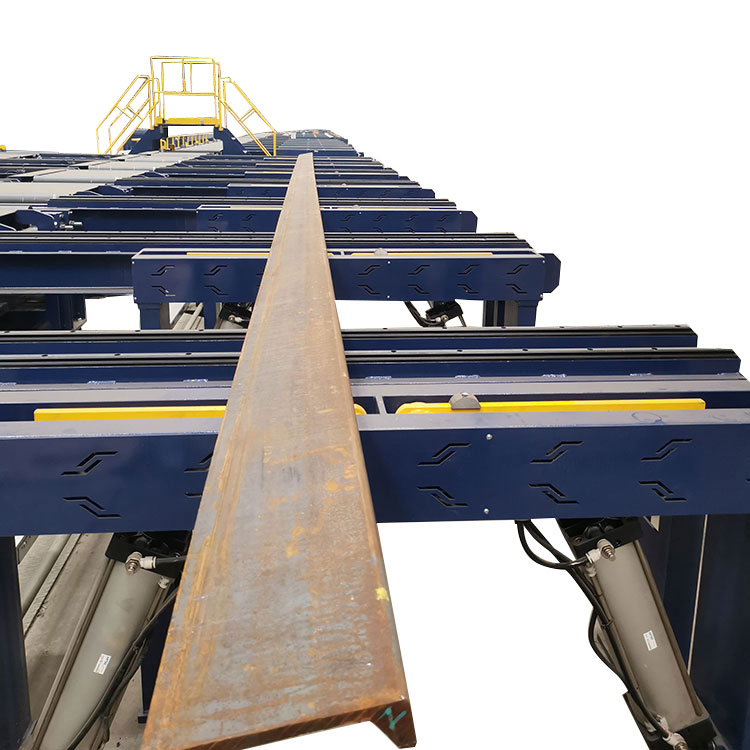

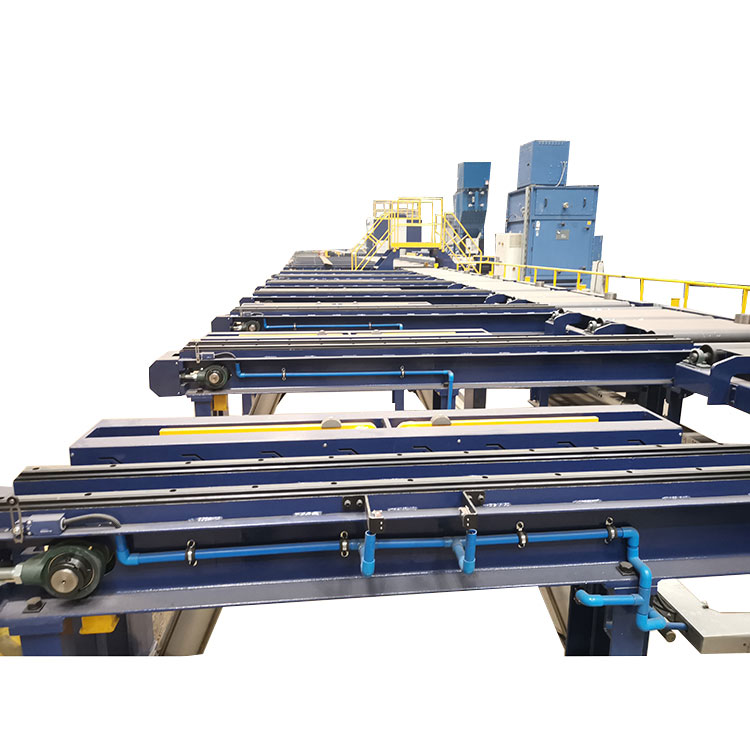

نوار نقاله متقاطع برای بارگیری

چرخ دستی و گیره اندازه گیری

میز غلتکی ورودی

دستگاه علامت گذاری جوهر افشان،

ربات محفظه برش پلاسما با فیلتر گرد و غبار

نوار نقاله تسمه ای مرتب سازی قطعه کوتاه

میز غلتکی خروجی برای قسمت طولانی

نوار نقاله متقاطع برای قطعات طولانی

تیلر برای سنگ زنی دستی

نمای ساختار

چرخ دستی و گیره اندازه گیری

برای اندازه گیری طول پروفیل تغذیه شده، پروفیل را همزمان به داخل محفظه برش دهید.

نشانگر جوهر افشان

توسط دستگاه مارک جوهر افشان برای چاپ حروف، اعداد، نمادها و خط خمشی (خطوط معکوس)

محفظه برش ربات

با نصب بازوی ربات ۶ محوره در داخل محفظه برش برای اجرای برش باکیفیت روی پروفیل ها. این بخش کلیدی کل PRG400 استنمایه خط برش پلاسماس

نوار نقاله صفحه ای و میز دریافت

با تجهیز یک نوار نقاله صفحه ای پس از محفظه برش، PRG400نمایه خط برش پلاسماs می تواند به طور خودکار قطعات کوتاه را مرتب کند و قطعات را به طور خودکار خروجی دهد. قسمت کوتاه توسط یک فشار دهنده به میز دریافت فشار داده می شود تا اپراتور قطعات کوتاه را به راحتی انجام دهد.

شیب دار

بر روی دستگاه برش پلاسما ربات PRG400 3 گروه تیتر پروفیل نصب شده است. گروه اول برای واژگونی لامپ ها 180 درجه است تا سر لامپ در پایین باشد. 2 گروه دیگر این است که قطعات را واژگون می کنند تا اپراتورها به صورت دستی سنگ زنی کنند تا پس از برش، سوراخ دو طرف قطعات را از بین ببرند.
