2-1-7 3 در خط جوش پرتوی 1 ساعت

برای کلیه خطوط جوش پرتوی 3 در 1 ساعت که تولید شده Byjinfeng Weldcut 12 ماه ضمانت خواهد داشت ، که بالاترین دستگاه راندمان برای افزایش بهره وری برای کاربران نهایی از ساختار فولاد ، پل ، ساخت و ساز است.

مشخصات

ویژگی و کاربرد

خطوط جوش پرتوی 3 در 1 ساعت به عنوان عملکرد ترکیبی از پرتو H ، مونتاژ پرتو T ، جوشکاری و تغییر شکل فلنج بعد از جوشکاری است. بنابراین می تواند به طور دقیق و به سرعت تحقق بخش پرتو H و T پرتو را تحقق بخشد. این مزایای زیر را دارد: عملکرد ساده ، هزینه کار کمتری و منطقه پوشش کوچک.

این خط دارای دو فرآیند جوشکاری اختیاری برای شما است که مطابق ضخامت صفحه ساختاری فولادی برای جوشکاری انتخاب کنید:

گزینه A: جوشکاری سیم دوقلوی یک قوس که میزان رسوب آن 40 ٪ بیشتر از جوشکاری قوس تک قوس تک قوس است ، به ویژه برای ضخامت فولادی سازه مناسب است که ضخامت آن کمتر از 20 میلی متر است.

گزینه B: جوشکاری سیم تک قوس. مناسب برای دامنه بزرگتر جوش ضخامت صفحه.

جزئیات

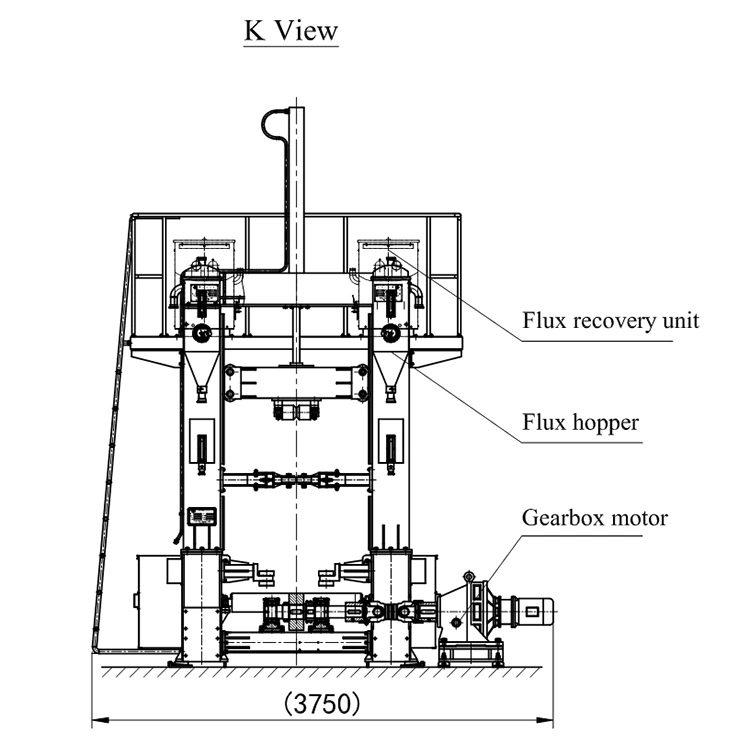

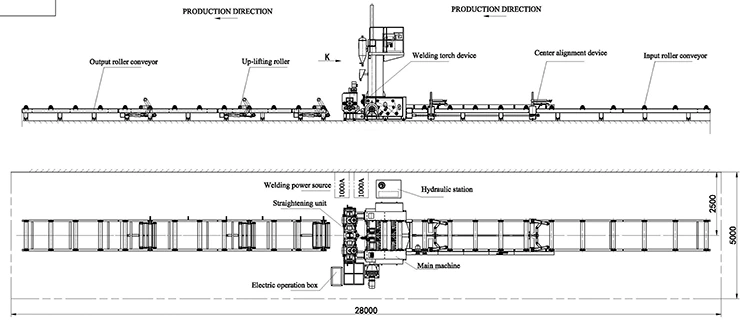

خطوط جوشکاری پرتوی ZHJ3-In 1 H استاندارد شامل یک میز غلتکی ورودی ، ایستگاه اصلی جوشکاری و صاف کننده ، جدول خروجی است. در ایستگاه اصلی جوشکاری و صاف کردن در آنجا با واحدهای بازیابی شار نصب شده ، سر جوشکاری با دستگاه های مشعل و بستن برای فلنج و وب.

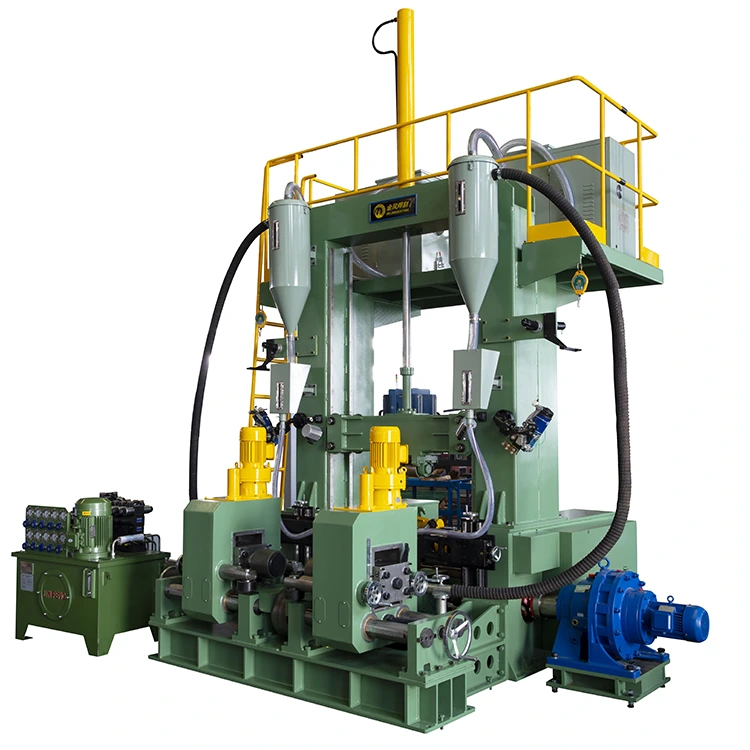

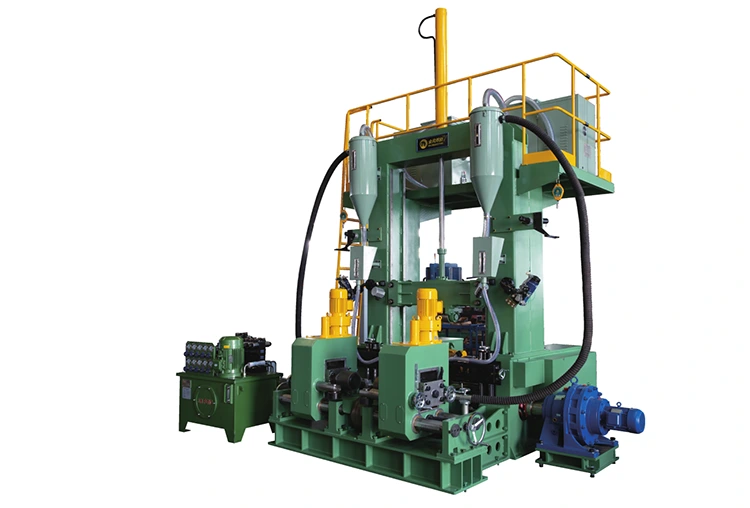

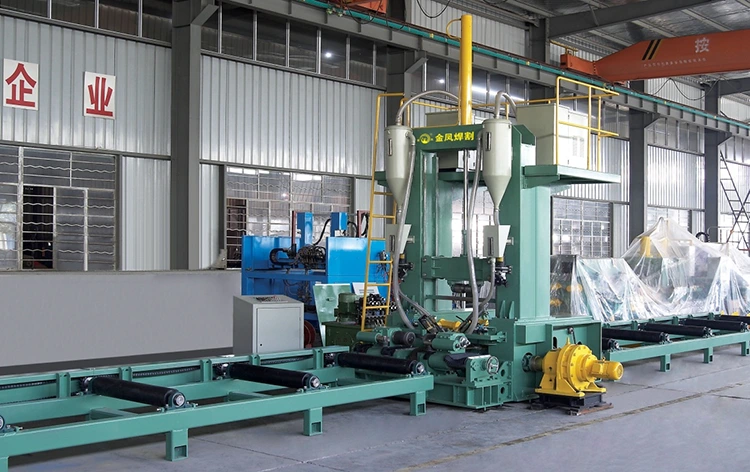

1. خطوط جوشکاری پرتو StandardZHJ3 در 1 ساعت

2. گزینه 1:

طبق درخواست های مختلف از مشتریان ، ما همچنین پیکربندی خطوط جوش پرتوی THESHJ3-In 1 H H را به شرح زیر ارائه می دهیم:

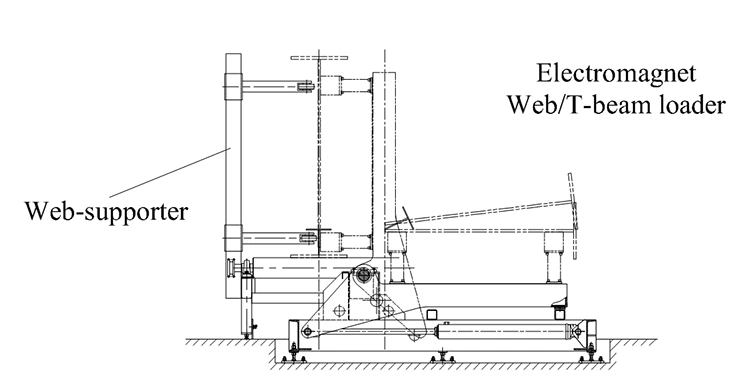

بر اساس خطوط استاندارد جوشکاری پرتوی 3 در 1 ساعت ، یک مجموعه از وب لودر را اضافه می کند ، که از 4 رایانه از بازوی بارگیری آهنربا و 4 قطعه از حامی وب استفاده می شود. در هر بازوی بارگذاری وب 2 عدد آهنربا برای نگه داشتن صفحه وب فولادی وجود دارد.

3. گزینه 2:

طبق درخواست های مختلف از مشتریان ، ما همچنین پیکربندی خطوط جوش پرتوی THESHJ3-In 1 H H را به شرح زیر ارائه می دهیم:

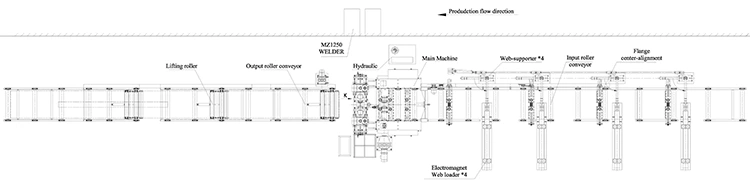

بر اساس خطوط استاندارد جوشکاری پرتوی 3 در 1 ساعت ، یک مجموعه از وب لودر را اضافه می کند ، که از 4 رایانه از بازوی بارگیری آهنربا و 4 قطعه از حامی وب استفاده می شود. در هر بازوی بارگذاری وب 2 عدد آهنربا برای نگه داشتن صفحه وب فولادی وجود دارد.

بر اساس بالا ، ما می توانیم یک مجموعه از نورد پرتوی 90 درجه را روی میز غلتک خروجی اضافه کنیم تا پرتوی جوش داده شده را در حالت افقی واژگون کنیم.

3. گزینه 3:

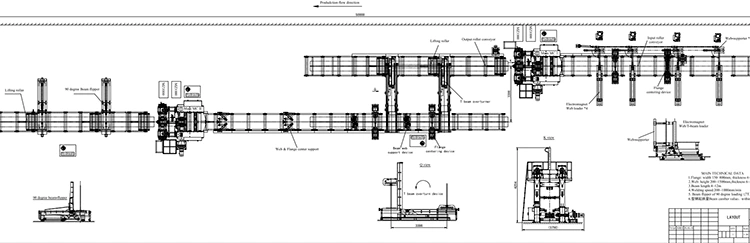

برخی از مشتریان ممکن است نیاز به افزایش تولید تولید داشته باشند ، به یک خط جوشکاری نیاز دارند تا از 2 مجموعه ایستگاه جوشکاری تشکیل شود. اولین ایستگاه جوشکاری برای جوشکاری 1 فلنج و وب برای تشکیل یک پرتوی T ، 2 برای جوشکاری پرتوی T جوش داده شده و فلنج 2 برای تشکیل یک پرتو H است.

3.1 بنابراین بر اساس خطوط استاندارد جوشکاری پرتو 3 در 1 ساعت ، یک مجموعه از وب لودر را اضافه می کند ، که از 4 رایانه از بازوی بارگیری آهنربا و 4 قطعه حامی وب استفاده می شود. در هر بازوی بارگذاری وب 2 قطعه آهنربا برای نگه داشتن صفحه وب فولادی وجود دارد.

3.2 برای اضافه کردن 1 مجموعه از منزل پرتو T برای تبدیل پرتو T در 180 درجه و قرار دادن پرتو T بر روی فلنج 2 در جدول غلتکی ورودی ایستگاه 2 است.

3.3 برای اضافه کردن یک مجموعه از تابش پرتوی 90 درجه در جدول غلتکی خروجی ایستگاه جوشکاری 2nd برای لغو پرتوی جوش داده شده در موقعیت افقی.

پرتو T و جریان تولید پرتو H

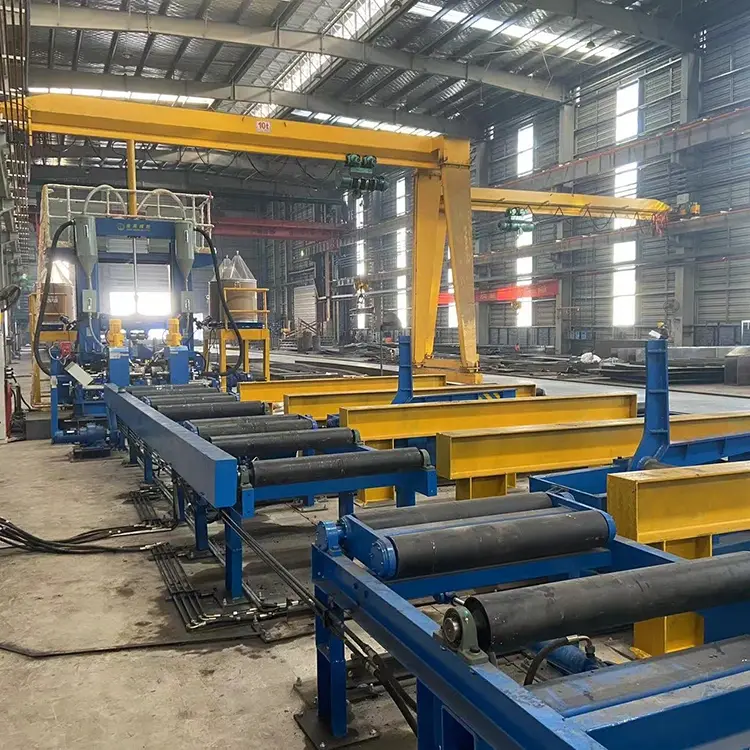

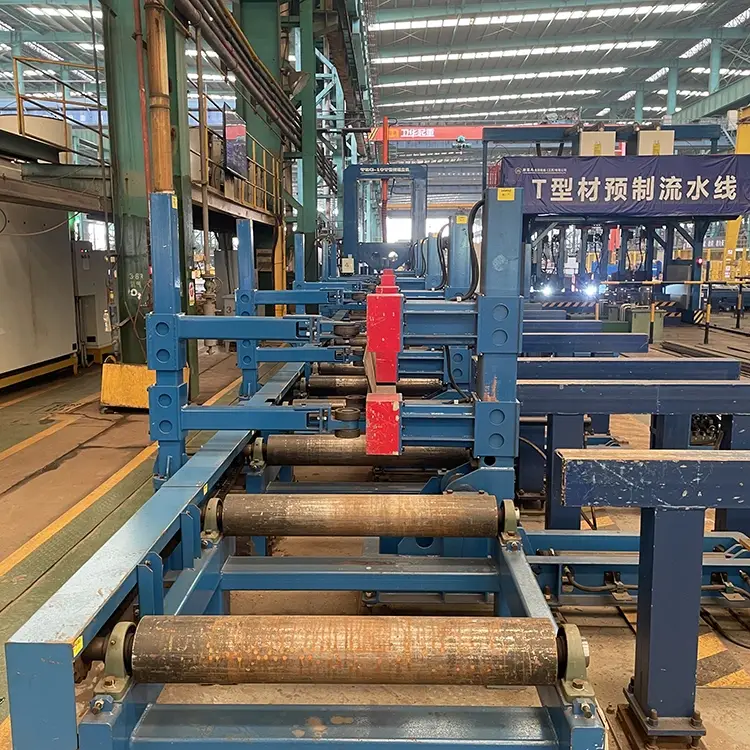

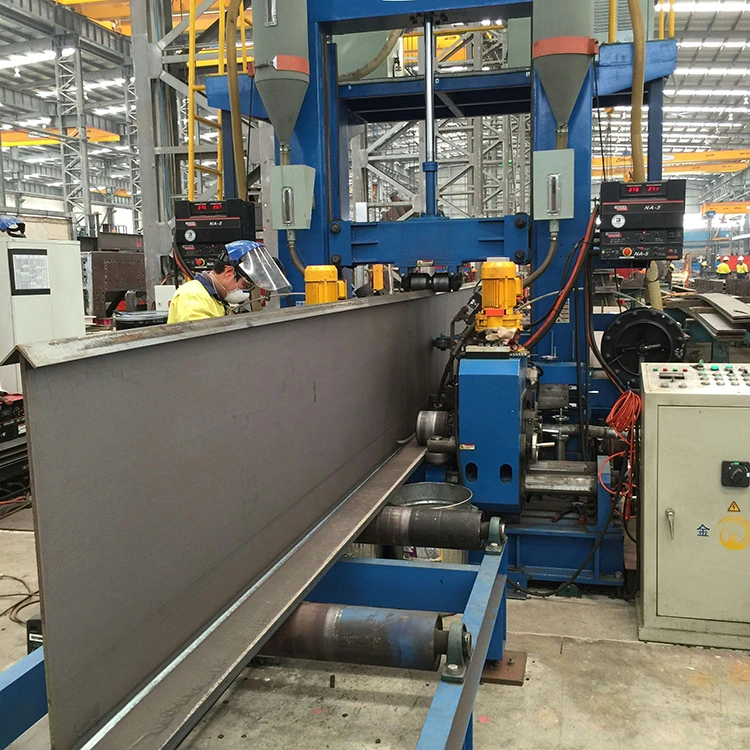

خطوط جوشکاری پرتو H 3 در 1 نصب شده در کارخانه کاربران
