خطوط جوش پرتو H

خطوط جوش پرتو H

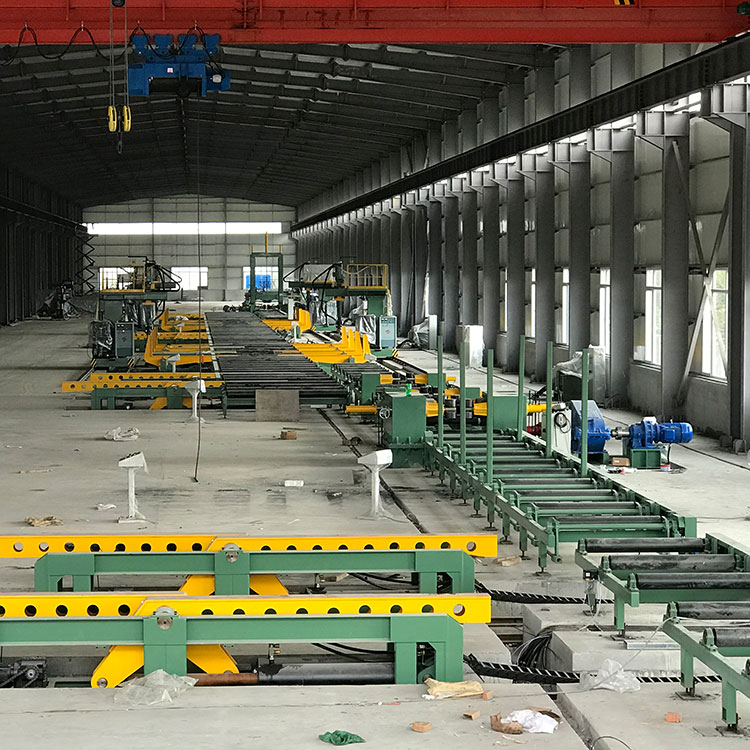

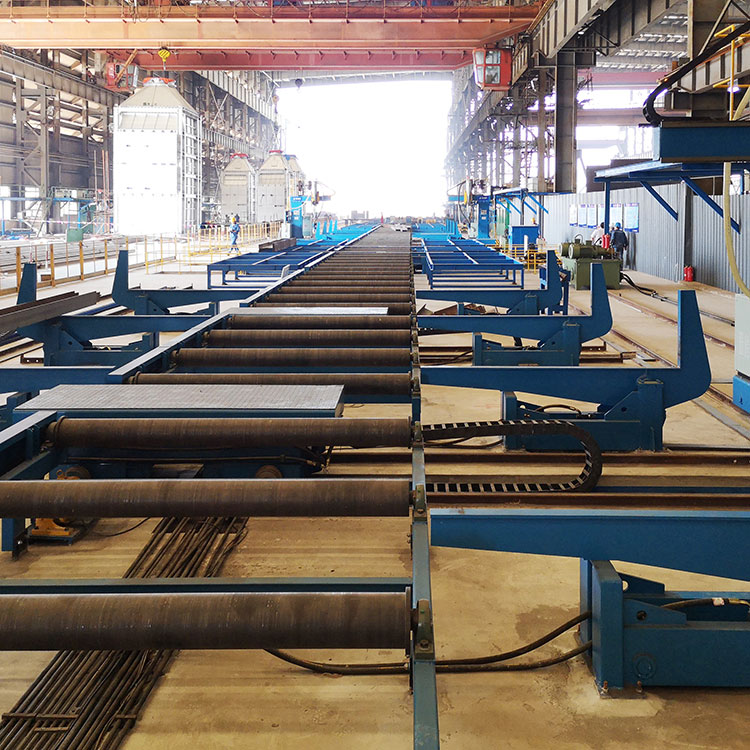

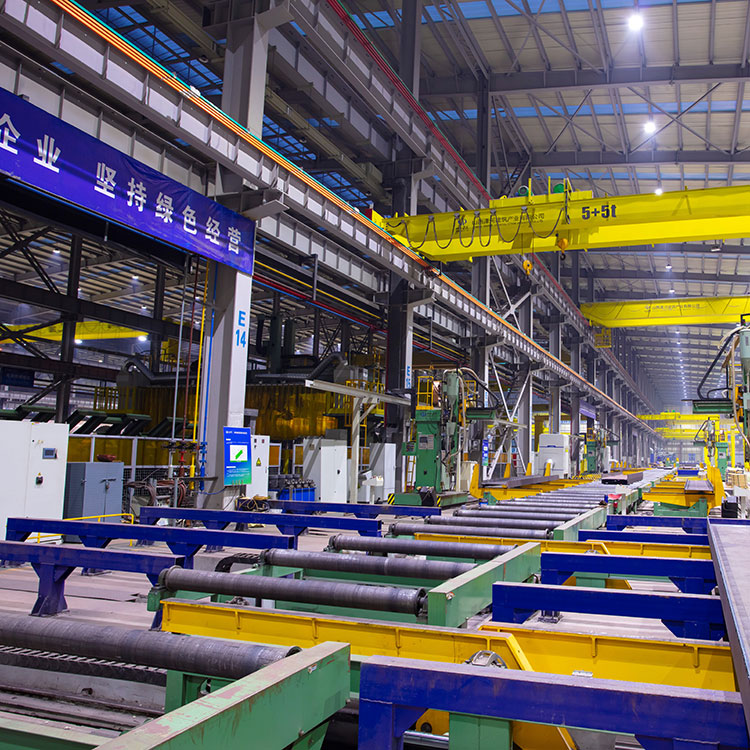

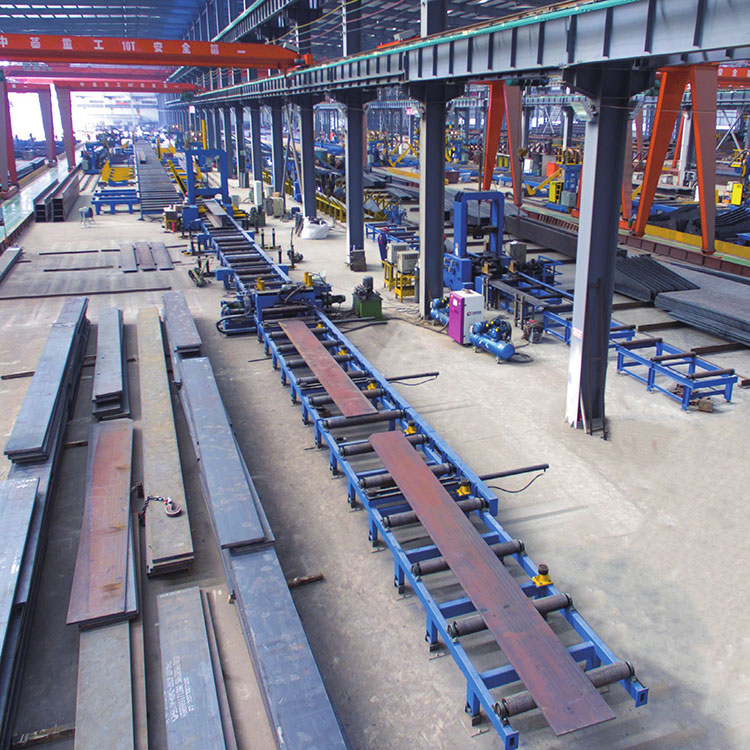

VHAخطوط جوش پرتو Hخطوط تولید پرتو H با کارایی بالا همراه با تجهیزات و ابزار مختلف هستند که توسط JINFENG WELDCUT که تولید کننده و تامین کننده حرفه ای چین است تولید می شود.خطوط جوش پرتو Hبا قیمت مقرون به صرفه اینخطوط جوش پرتو Hایمنی بیشتر و کارایی بالا را برای تولید تیرهای H یا T فراهم می کند.

JINFENG WELDCUT دارای 2 سال گارانتی برای آن استخطوط جوش پرتو H. المان‌های الکتریکی اصلی تولیدات پرتو H از برند معروف دنیا انتخاب شده‌اند که راحت‌تر را برای کاربران به ارمغان می‌آورد تا قطعات را به صورت محلی و بدون دور زدن از چین پیدا کنند. VHFخطوط جوش پرتو Hپیشرفته ترین و پیشرفته ترین خطوط تولید اتوماسیون برای افزایش بهره وری برای کاربران نهایی از صنایع مختلف است.

مشخصات فنی

ویژگی و برنامه

1. VHAخطوط جوش پرتو Hخطوط تولید اتوماسیون بالا برای تولید تیرهای I و H جوش داده شده با کارگران کمتر و جرثقیل های کمتر است.

2. خط می تواند به طور کامل با سیستم MES ادغام شود و ارتباط بلادرنگ بین رایانه بالایی و سیستم کنترل را تکمیل کند، جمع آوری داده های تجهیزات را کامل کند، تمام داده های جمع آوری شده را در سیستم MES کارخانه (یا سیستم کنترل متمرکز بالا) بارگذاری کند و از به موقع و اثربخشی انتقال اطلاعات اطمینان حاصل کند.

3. طراحی و حفاظت باید الزامات استانداردهای ملی مربوطه و حفاظت از محیط زیست را برآورده کند. تجهیزات ایمنی و حفاظتی تجهیزات باید استانداردهای صنعتی مربوطه را رعایت کنند.

4. اینخطوط جوش پرتو Hبه طور گسترده در کشتی سازی، کشتی سازی و ساخت و ساز فولادی و سازه های فولادی، دریایی، خشکی، برای جوشکاری تیر T برای کارخانه های کشتی سازی و کشتی سازی، پرتو H برای ساخت و ساز فولادی و سازه های فولادی، یا پل ها و غیره استفاده می شود.

5. طراحی انعطاف پذیر تجهیزات جوشکاری اجازه می دهد تا از هر مارکی از منابع قدرت جوشکاری پشتیبانی کند.

6. گواهینامه CE، ECA موجود است.

7. این خط تولید از تیرآهن سبک تا تیر بسیار سنگین را با ضخامت زیاد بدون تغییر ابزار و تجهیزات فراهم می کند.

8. از مونتاژ تا صاف کردن کل پردازش، نیازی به جرثقیل نیست، که خطر استفاده از جرثقیل را بسیار کاهش می دهد.

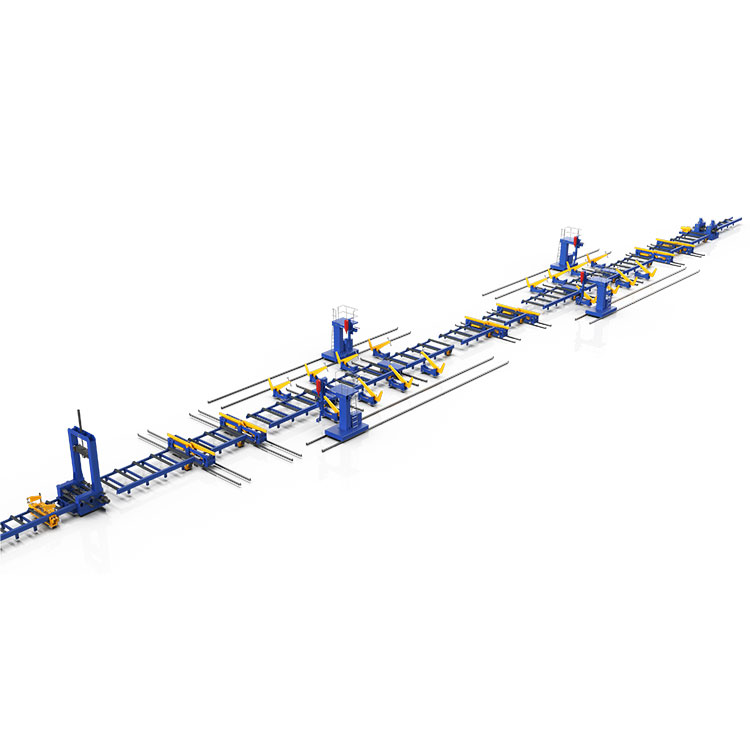

نمای ساختار

لیست ماژول های تجهیزات مورد استفاده درخطوط جوش پرتو H

1-منطقه مونتاژ شامل:

دستگاه های مونتاژ یک پرتو H عمودی - برای جوشکاری نقطه ای CO2/MAG به شبکه مونتاژ و فلنج ها به شکل I.

یک مجموعه باله پرتو برای واژگونی پرتو H از موقعیت âIâ به موقعیت âHâ برای حمل و نقل ایمن روی میز غلتکی خط.

2-منطقه جوش

در ناحیه جوش شماره 1، شامل:

دو مجموعه از دستگاه های جوشکاری تیرچه ای نوع H. هر دستگاه جوش مجهز به 1 سر جوش زیردریایی (پشتیبانی از جوشکاری قوس تکی یا جوشکاری پشت سر هم).

دو مجموعه کج کننده تیر برای اینکه پرتو H در 45 درجه قرار گیرد تا از موقعیت جوش خوبی اطمینان حاصل شود.

یک ست گاری فولادی (شامل 2 واحد گاری فولادی) برای رساندن تیر به دستگاه جوش SAW کنسول دوم پس از تکمیل جوشکاری درز جوش 1.

بین ناحیه جوش شماره 1 و ناحیه شماره 2، یک مجموعه باله تیر برای واژگونی تیر وجود دارد که با 2 درز جوش در 180 درجه جوش داده شده است تا 2 درز جوش دیگر نیاز به جوشکاری داشته باشند تا رو به بالا قرار گیرند.

در ناحیه جوش شماره 2، همان ناحیه جوش شماره 1 را شامل می شود.

3-منطقه صاف کننده شامل:

یک مجموعه باله پرتو برای واژگونی پرتو H از موقعیت âHâ به موقعیت âIâ برای صاف کردن فلنج تیر توسط دستگاه صاف کننده بعدی.

دستگاه های صاف کننده فلنج یک پرتو H - برای صاف کردن فلنج های تیر H. یک تیر H دارای 2 فلنج است. هر دو فلنج نیاز به صاف کردن دارند. اما دستگاه یک بار می تواند روی یک فلنج صاف شود. بنابراین پس از تکمیل صاف کردن 1 فلنج، باله پرتو تیر را در 180 درجه واژگون می کند تا فلنجی را بسازد که در سمت پایین نیاز به صاف کردن دارد.

چگونه از ورق فولادی تیر H/I جوش داده شده تولید کنیم؟

در زیر نمودار جریان تولید برای تولید از صفحات تا تیر H و بازرسی نهایی آورده شده است.

نمودار جریان تولید
