خطوط جوشکاری پرتو H افقی

HWخطوط جوشکاری پرتو H افقی

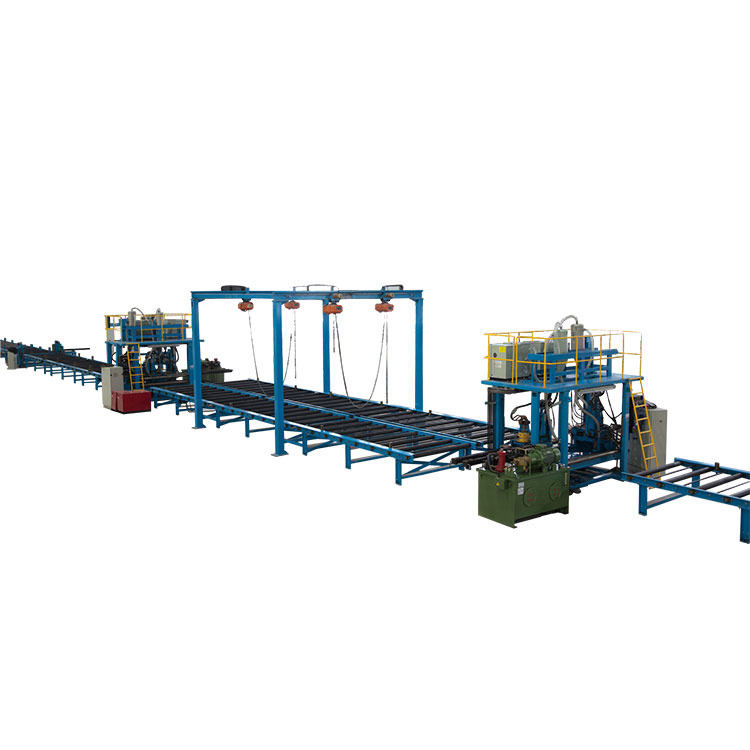

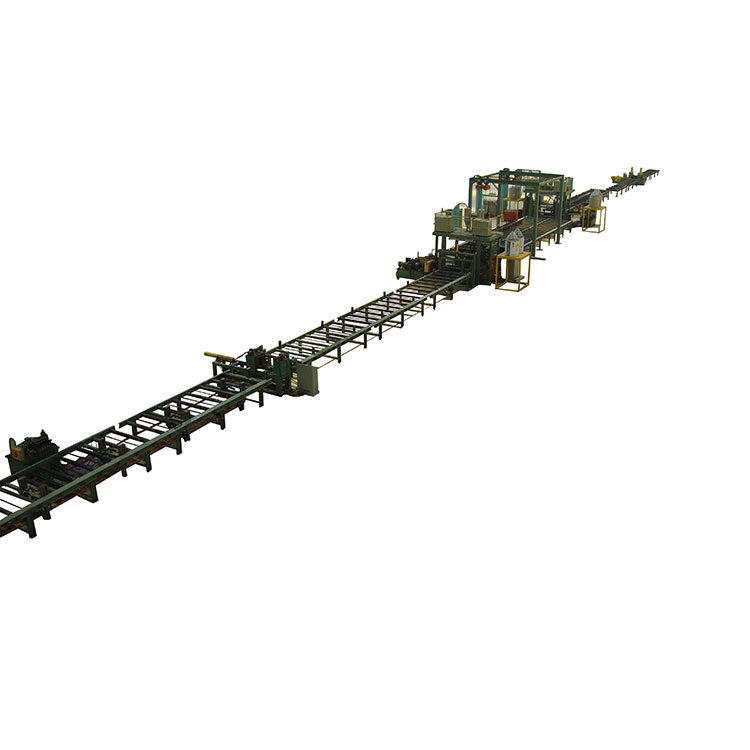

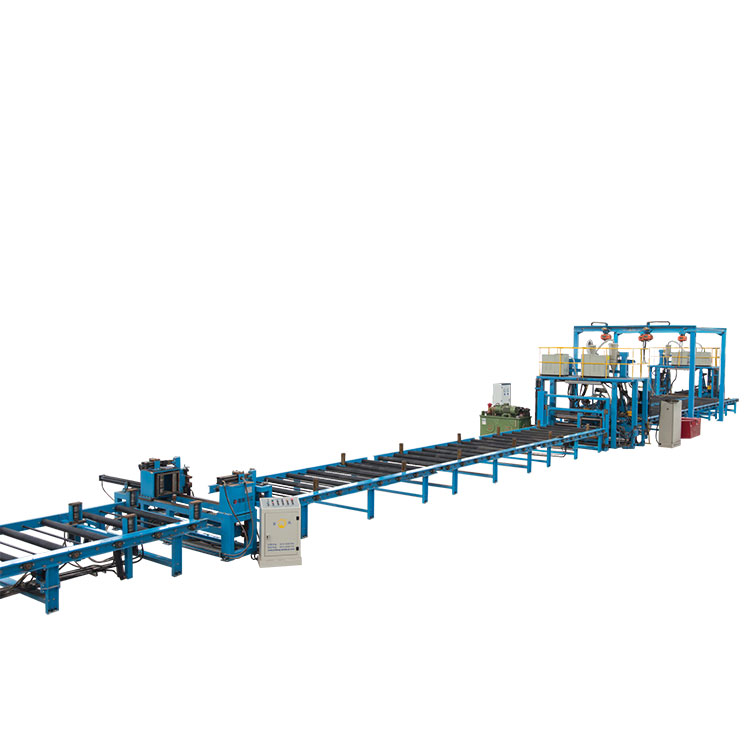

HW15خطوط جوشکاری پرتو H افقیخطوط تولید پرتو H با کارایی بالا همراه با تجهیزات و ابزارهای مختلف است که توسط JINFENG WELDCUT که تولید کننده و تامین کننده حرفه ای HW چین است تولید می شود.خطوط جوشکاری پرتو H افقیبا قیمت مقرون به صرفه HWخطوط جوشکاری پرتو H افقیایمنی بیشتر و کارایی بالا را برای تولید تیرهای H یا T فراهم می کند.

JINFENG WELDCUT دارای 2 سال ضمانت برای HW استخطوط جوشکاری پرتو H افقی. المان‌های الکتریکی اصلی تولیدات پرتو H از برند معروف دنیا انتخاب شده‌اند که راحت‌تر را برای کاربران به ارمغان می‌آورد تا قطعات را به صورت محلی و بدون دور زدن از چین پیدا کنند. HWخطوط جوشکاری پرتو H افقیپیشرفته ترین و پیشرفته ترین خطوط تولید اتوماسیون برای افزایش بهره وری برای کاربران نهایی از صنایع مختلف است.

مشخصات فنی

ویژگی و برنامه

1. HWخطوط جوشکاری پرتو H افقیخطوط تولید اتوماسیون بالا برای تولید تیرهای I و H جوش داده شده با کارگران کمتر و جرثقیل های کمتر است.

2. راندمان تولید بالا برای تیرهای جوش داده شده با وزن سبک.

3. یک پاس جوش در 2 درز جوش در همان زمان;

4. فقط به یک نوع واژگونی 180 درجه نیاز دارید.

5. HWخطوط جوشکاری پرتو H افقیبه طور گسترده در ساخت و سازهای فولادی و سازه های فولادی برای تولید تیر H برای ساخت کارگاه، انبار، کارگاه کارخانه و غیره استفاده می شود.

5. طراحی انعطاف پذیر تجهیزات جوشکاری اجازه می دهد تا از هر مارکی از منابع قدرت جوشکاری پشتیبانی کند.

6. گواهینامه CE، ECA موجود است.

نمای ساختار

لیست ماژول های تجهیزات مورد استفاده در HWخطوط جوشکاری پرتو H افقی

1-منطقه مونتاژ شامل:

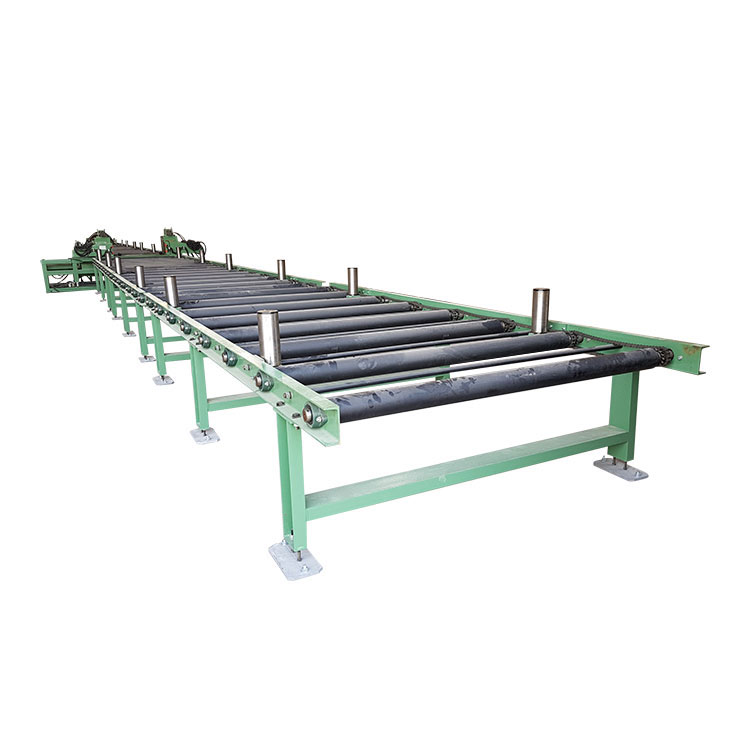

یک دستگاه مونتاژ پرتو H افقی با میز غلتکی - 3 قطعه صفحه (1 تار و 2 فلنج) را در موقعیت H قرار می دهد و در موقعیت مرکزی 2 فلنج قرار می دهد. سپس کارگر می تواند از دستگاه جوش CO2/MAG برای نقطه جوش سر 3 صفحه در طول حدود 300 میلی متر با دست استفاده کند. سپس گیره و 3 عدد صفحه را با سر از قبل جوش داده شده به شکل H باز کنید و روی میز غلتکی به ایستگاه جوش بعدی منتقل کنید.

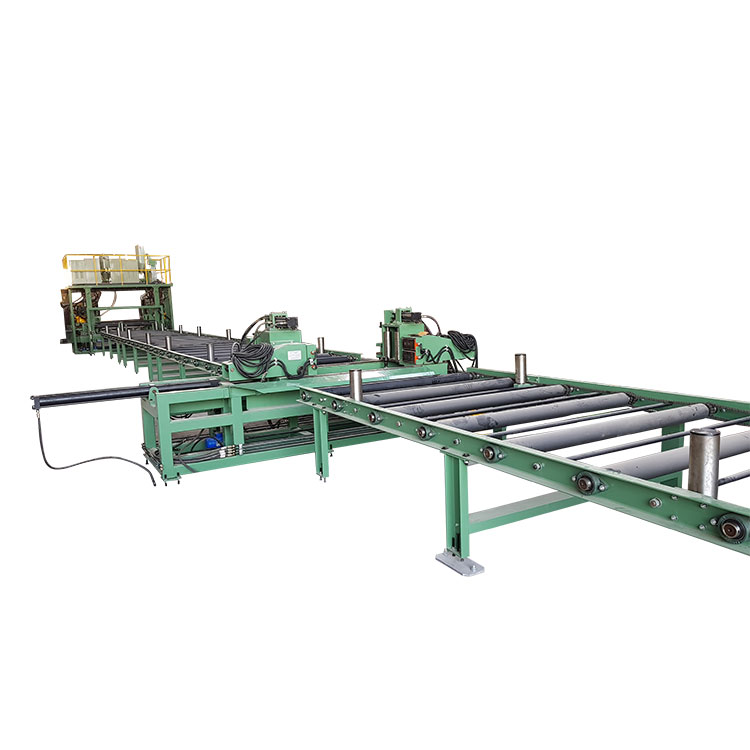

مونتاژ تیر H در موقعیت افقی

2- ناحیه جوش شماره 1 شامل:

یک مجموعه کشش از طریق دستگاه جوش. با یک مجموعه فیکسچر تار و فلنج برای قرار دادن تار در موقعیت مرکزی 2 فلنج.

دستگاه در اینجا با استفاده از تکنولوژی جوش سیم دوقلو برای جوشکاری کامل با تکنولوژی جوش قوس زیردریایی.

جوشکاری تیر H در موقعیت افقی

واژگونی تیر 3-H شامل:

پس از جوشکاری کامل در سمت بالای تیر H، تیر H از طریق ماشین‌های جوشکاری پرتو H از قسمت جلویی خارج شده و برای واژگونی به ناحیه حرکت می‌کند.

دستگاه واژگون کننده یک قاب با ابزار بالابر با زنجیر است. زنجیر پرتو H را بلند می کند و برای حرکت زنجیر عمل می کند، بنابراین باعث می شود که پرتو H 180 درجه واژگون شود تا قسمت های پایینی که نیاز به جوش دارند به سمت بالا بروند.

دستگاه واژگونی

4- ناحیه جوش شماره 2 شامل:

دستگاه جوش کششی در این ناحیه برای جوشکاری پرتوهای H است که قبلاً دارای یک جوش جانبی در دستگاه جوشکاری شماره 1 هستند.

5-منطقه صاف کردن.

این دستگاه گزینه ای برای خط جوشکاری پرتو H افقی است. کاربران می توانند انتخاب کنند که یک مجموعه از صاف کردن فلنج پرتو H مکانیکی بعد از خط، برای صاف کردن فلنج های پرتو H پس از جوشکاری اضافه شود.

دستگاه صاف کننده

چگونه یک تیر H/I جوش داده شده در حالت افقی تولید کنیم؟

در زیر نمودار جریان تولید برای تولید تیر H جوش داده شده در موقعیت افقی آورده شده است

نمودار جریان تولید

خطوط جوشکاری پرتو H نصب شده در کارخانه Usersâ
