خطوط جوش پرتو 3 در 1 H

JINFENG WELDCUT یک تولید کننده حرفه ای چین و تامین کننده خطوط جوش پرتو 3 در 1 H با قیمت مقرون به صرفه است. خطوط جوش پرتو 3 در 1 H با مونتاژ، جوش و صاف کردن بر روی فلنج پس از جوشکاری در یک دستگاه برای ساخت پرتو H یا تیر T جوش داده شده یکپارچه می شوند. می تواند تولید را روی پرتو H یا T-beam جوشی با سرعت و دقت بالا انجام دهد که دارای ویژگی های عملکرد ساده، فضای اشغال کمتر و کار کمتر است.

توضیحات محصول

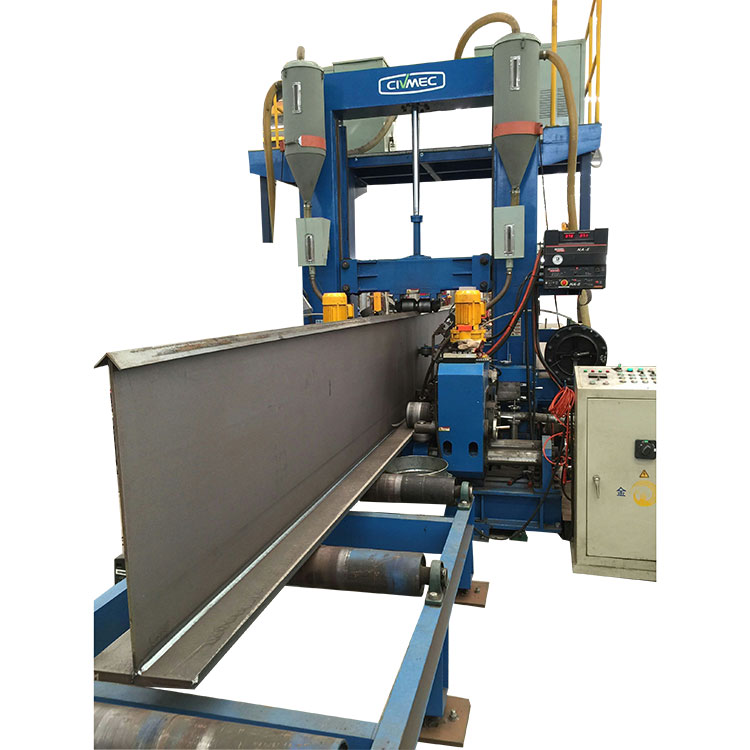

ZHJخطوط جوش پرتو 3 در 1 H

JINFENG WELDCUT یک تولید کننده و تامین کننده حرفه ای در چین استخطوط جوش پرتو 3 در 1 Hبا قیمت مقرون به صرفه اینخطوط جوش پرتو 3 در 1 Hبا مونتاژ، جوشکاری و صاف کردن روی فلنج پس از جوشکاری در یک دستگاه برای ساخت پرتو H یا T-تیر جوش داده شده یکپارچه می شوند. می تواند تولید را روی پرتو H یا T-beam جوشی با سرعت و دقت بالا انجام دهد که دارای ویژگی های عملکرد ساده، فضای اشغال کمتر و کار کمتر است.

برای همهخطوط جوش پرتو 3 در 1 Hکه توسط JINFENG WELDCUT تولید می شود دارای 12 ماه گارانتی است که بالاترین راندمان دستگاه برای افزایش بهره وری برای کاربران نهایی از سازه های فولادی، پل، ساخت و ساز است.

مشخصات فنی

مدل	ZHJ15	ZHJ18	ZHJ20
ارتفاع وب پرتو T (H)	200 تا 1500 میلی متر	200-1800	200-2000 میلی متر
ضخامت وب (d)	6 تا 12 میلی متر	6 ~ 19 میلی متر	6 تا 30 میلی متر
عرض فلنج (B)	200 ~ 800 میلی متر	200 تا 1000 میلی متر
ضخامت فلنج (t)	6 تا 25 میلی متر	6 تا 40 میلی متر
طول تیر (L)	4000 ~ 15000 میلی متر	4000 ~ 15000 میلی متر	4000 ~ 15000 میلی متر
مواد پرتو	Q235
نوع جوش	جوشکاری فیله عرضی قوس زیردریایی
منبع برق جوش	نوع سیم تک سیم یا دو سیم	تک سیم	تک سیم
سرعت خروجی جوش	200 تا 1000 میلی متر در دقیقه
زاویه مشعل:	تنظیم دقیق 45 درجه
فشار هیدرولیک	≤16 مگاپاسکال
سیستم بازیابی فلوکس	2 ست
حجم قیف شار	2×50 لیتر
غلتک نوار نقاله ورودی:	12000 میلی متر
غلتک نقاله خروجی:	12000 میلی متر
قدرت ماشین اصلی	14.5 کیلو وات
سیستم هیدرولیک:	1 مجموعه
واحد صاف کننده	1 مجموعه، یکپارچه بر روی دستگاه
منبع تغذیه:	AC/380 V/50Hz/3PH
قابلیت صاف کردن	6-40 میلی متر

ویژگی و برنامه

خطوط جوش پرتو 3 در 1 Hبه عنوان عملکرد ترکیبی پرتو H، مونتاژ تیر T، جوشکاری و صاف کردن تغییر شکل فلنج پس از جوشکاری دارد. بنابراین می تواند به طور دقیق و سریع تولید پرتو H و T را محقق کند. دارای مزایای زیر است: عملیات ساده، هزینه کمتر نیروی کار و منطقه پوشش کوچک.

این خط دارای دو فرآیند جوشکاری اختیاری است که می توانید با توجه به ضخامت ورق فولادی سازه ای که باید جوش داده شود، انتخاب کنید:

گزینه A: جوش سیم دوقلو تک قوسی که نرخ رسوب آن 40٪ بیشتر از جوشکاری قوس زیردریایی تک سیم تک قوس است، Sot آن به ویژه برای ضخامت فولاد سازه ای که ضخامت آن کمتر از 20 میلی متر است مناسب است.

گزینه B: جوشکاری تک قوس تک سیم. برای گستره بزرگتر جوشکاری ضخامت صفحه مناسب است.

جزئیات

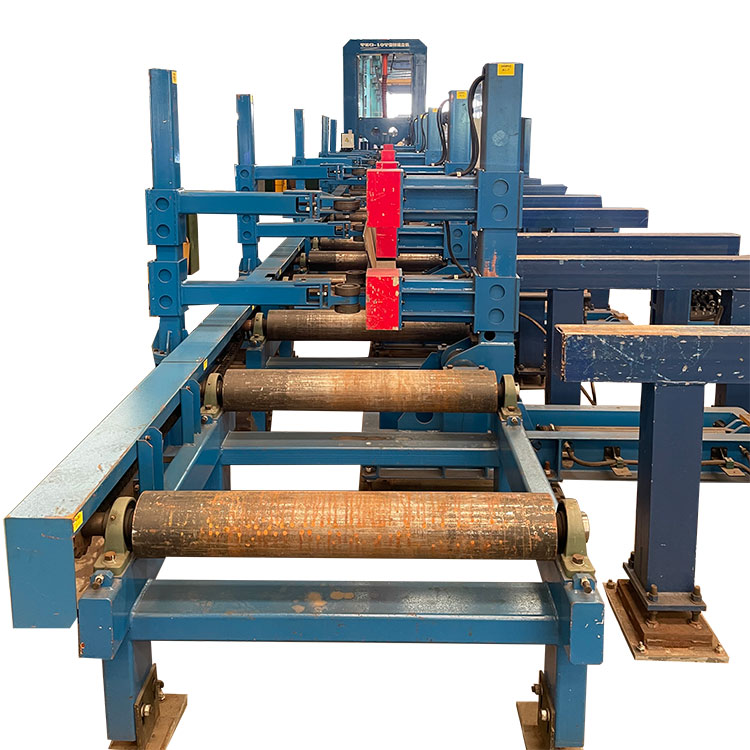

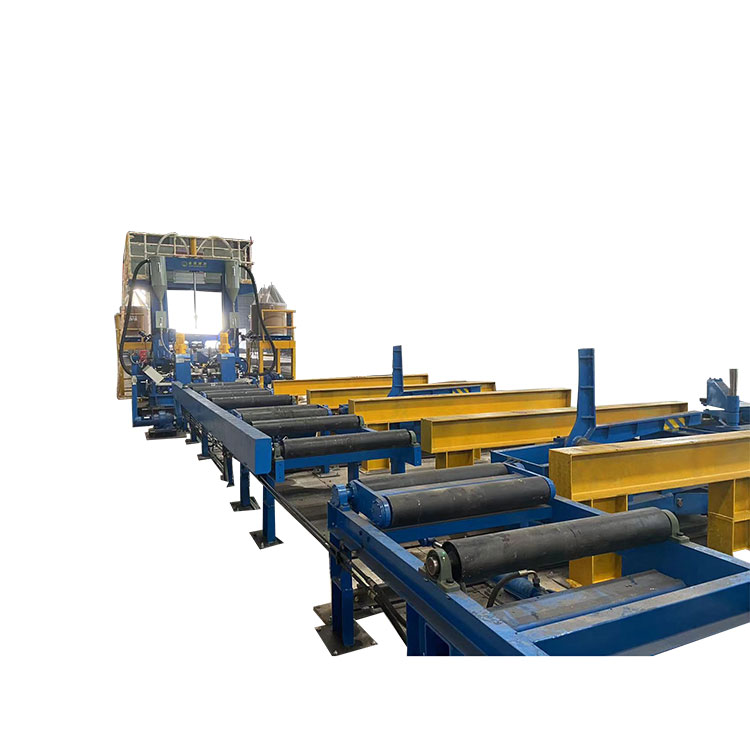

استاندارد ZHJخطوط جوش پرتو 3 در 1 Hشامل یک میز غلتکی ورودی، ایستگاه اصلی جوش و صاف کننده، میز غلتکی خروجی است. در ایستگاه اصلی جوش و صاف کردن واحدهای بازیابی شار، سر جوش با مشعل و دستگاه های گیره برای فلنج و وب نصب شده است. خط استاندارد همچنین شامل منابع برق جوشکاری، ایستگاه هیدرولیک و جعبه عملیات کنترل است.

1. استاندارد ZHJخطوط جوش پرتو 3 در 1 H

2. گزینه 1:

طبق درخواست های مختلف مشتریان، ما پیکربندی ZHJ را نیز ارائه می دهیمخطوط جوش پرتو 3 در 1 Hبه صورت زیر

بر اساس خطوط استاندارد جوشکاری پرتو H 3 در 1، یک مجموعه بارگذاری وب اضافه می شود که از 4 عدد بازوی بارگذاری آهنربا و 4 عدد ساپورت وب تشکیل شده است. در هر بازوی بارگذاری وب 2 عدد آهنربا برای نگه داشتن صفحه وب فولادی وجود دارد.

3. گزینه 2:

طبق درخواست های مختلف مشتریان، ما پیکربندی ZHJ را نیز ارائه می دهیمخطوط جوش پرتو 3 در 1 Hبه صورت زیر

بر اساس موارد فوق، می‌توانیم یک مجموعه از باله‌های 90 درجه را روی میز غلتکی خروجی برای واژگونی تیر جوش داده شده در موقعیت افقی اضافه کنیم.

3. گزینه 3:

برخی از مشتریان ممکن است نیاز به افزایش خروجی تولید داشته باشند، آنها به یک خط جوش نیاز دارند که شامل 2 مجموعه ایستگاه جوش باشد. اولین ایستگاه جوش برای جوشکاری فلنج 1 و تار که تیر T را تشکیل می دهد، ایستگاه دوم برای جوشکاری تیر T جوش داده شده و فلنج دوم برای تشکیل یک تیر H.

3.1 بنابراین بر اساس خطوط استاندارد جوشکاری پرتو H 3 در 1، یک مجموعه لودر وب اضافه می شود که شامل 4 عدد بازوی بارگذاری آهنربا و 4 عدد ساپورت وب می باشد. در هر بازوی بارگذاری وب 2 عدد آهنربا برای نگه داشتن صفحه وب فولادی وجود دارد.

3.2 برای اضافه کردن یک مجموعه از باله 90 درجه بر روی میز غلتکی خروجی ایستگاه جوش 1 برای واژگونی تیر جوش در موقعیت افقی.

3.3 برای افزودن یک نوار نقاله متقاطع از نوع زنجیره ای برای جابجایی پرتو T به صورت افقی به ایستگاه دوم جوشکاری.
