دستگاه مونتاژ پرتو H

JINFENG WELDCUT یک تولید کننده و تامین کننده حرفه ای در چین ماشین آلات مونتاژ پرتو H با قیمت مقرون به صرفه است. ماشین‌های مونتاژ پرتو H ماشین‌هایی با کارایی بالا برای اجرای جوش چسبی / جوش نقطه‌ای تا مونتاژ 2 فلنج و 1 تار به شکل H با فناوری جوش CO2/MAG هستند.

ارسال استعلام

دانلود PDF

توضیحات محصول

HG / ZHGدستگاه مونتاژ پرتو H

JINFENG WELDCUT یک تولید کننده و تامین کننده حرفه ای در چین استدستگاه مونتاژ پرتو Hبا قیمت مقرون به صرفه ایندستگاه مونتاژ پرتو Hs ماشین هایی با کارایی بالا برای اجرای جوشکاری چسبناک / جوش نقطه ای برای مونتاژ 2 فلنج و 1 تار به شکل H با فناوری جوش CO2/MAG هستند.

برای همهدستگاه مونتاژ پرتو Hمحصولاتی که توسط JINFENG WELDCUT تولید می شوند دارای 2 سال گارانتی هستند و مجهز به میز غلتکی ورودی، میز غلتکی خروجی، ایستگاه هیدرولیک هستند. می تواند جوشکاری نقطه ای خودکار را برای مونتاژ پرتو H انجام دهد. HG/ZHGدستگاه مونتاژ پرتو Hs بالاترین راندمان دستگاه برای افزایش بهره وری برای کاربران نهایی از سازه های فولادی، پل، ساخت و ساز است.

مشخصات فنی

مدل	HG1800	HG2000	ZHG1800	ZHG2000	ZHG2500	ZHG3200
عرض فلنج (میلی متر)	200-800	200-800	200-800	200-800	200-1000	200-1200
ارتفاع وب (میلی متر)	200-1800	200-2000	200-1800	200-2000	200-2500	200-3200
طول پرتو H	4000-15000 میلی متر
میز غلتکی ورودی	12000 میلی متر
میز غلتکی خروجی	12000 میلی متر
ایستگاه هیدرولیک	1 واحد
سرعت مونتاژ	0.5-5.5 متر در دقیقه (گام کمتر)
کنترل	تنظیم سرعت اینورتر AC
تراز وسط	هیدرولیک + مکانیزم
جوشکار CO2/MAG	2 untis

ویژگی و برنامه

ماشین های مونتاژ پرتو H تجهیزات اصلی برای مونتاژ سازه فولادی H-Beam است که با چندین عقربه مکانیکی برای تحقق موقعیت و گیره ورق فولادی مناسب است. مجهز به عناصر هیدرولیک، پنوماتیک، مبدل و غیره و سپس می تواند به صورت خودکار، پرتو T یا H را با راندمان و دقت بالا مونتاژ کند. عملکرد ساده و عملکرد خودکار بالایی دارد. عمدتاً برای مونتاژ تیرهای مخروطی و مستقیم اعمال می شود.

جزئیات

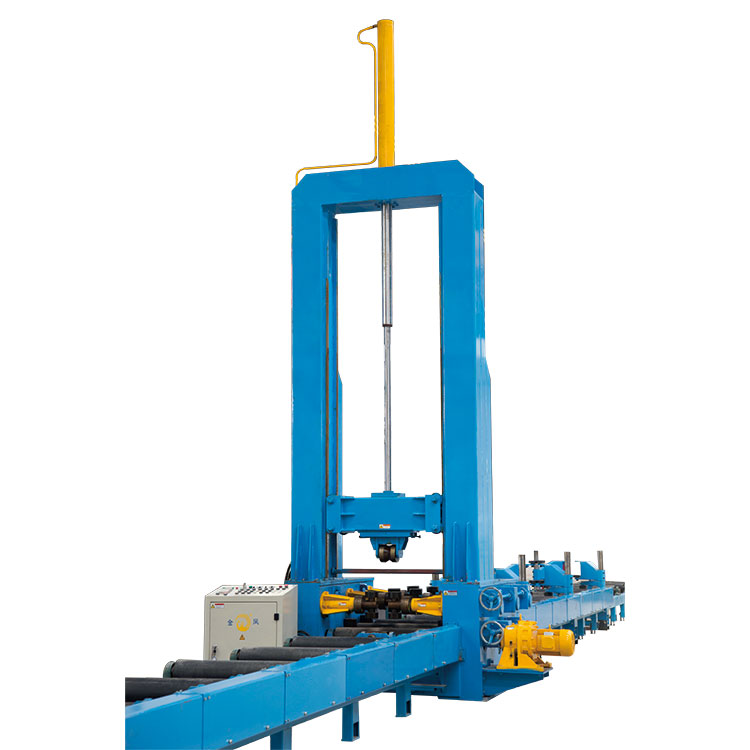

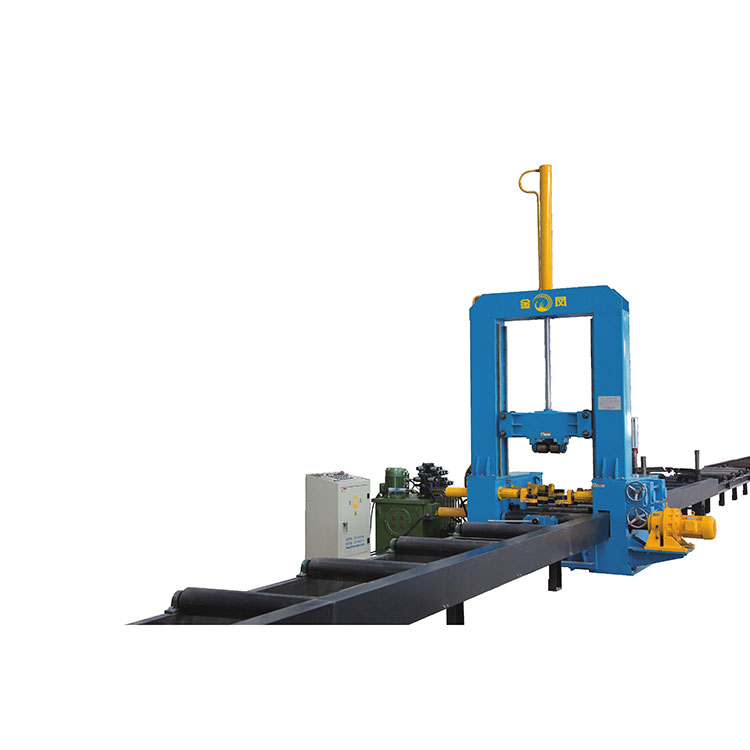

دستگاه های مونتاژ پرتو H شامل غلتک ورودی با دستگاه تراز مرکزی، غلتک خروجی، دستگاه اصلی، سیستم هیدرولیک، جعبه کنترل الکتریکی و غیره است. دستگاه، دستگاه چرخ پرس، مشعل جوشکاری، دستگاه انتقال غلتکی و غیره
