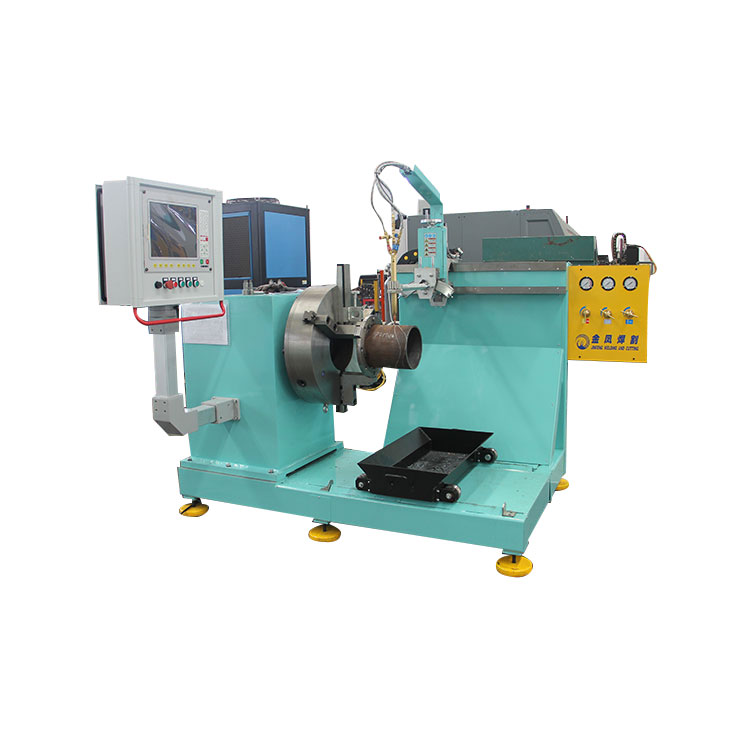

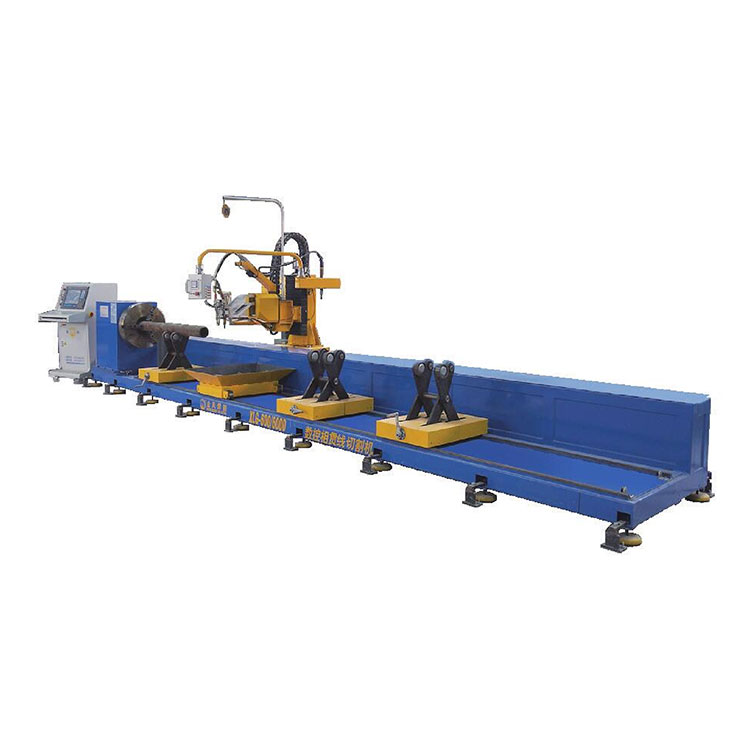

برای همهدستگاه برش لوله با چاککه توسط JINFENG WELDCUT ساخته شده اند با 2 سال گارانتی به کاربر نهایی تحویل داده می شوند و مجهز به چاک برای بستن لوله گرد و چرخاندن لوله در حین برش، پشتیبان برای لوله هستند. مشعل برش پلاسما و مشعل برش شعله اکسی بر روی کالسکه متحرک نصب شده است که می تواند در طول لوله حرکت کند. این دستگاه از تمام رابط های CAD-CAM به عنوان گزینه پشتیبانی می کند. XLGدستگاه برش لوله با چاکپیشرفته ترین دستگاه برش حرارتی لوله برای افزایش بهره وری برای کاربران نهایی از صنایع مختلف است.
مدل |
قطر لوله گرد |
بیشترین طول |
حداکثر وزن لوله |
XLG 600 |
50-600 میلی متر |
12000 میلی متر |
5T |
XLG 900 |
60-900 میلی متر |
12000 میلی متر |
8T |
XLG 1250 |
200-1250 میلی متر |
12000 میلی متر |
12T |
XLG 1600 |
300-1600 میلی متر |
12000 میلی متر |
20T |
پشتیبانی از برش پلاسما، علامت گذاری پلاسما، مارک جوهر افشان، نرم افزار CAD-CAM
1. XLGدستگاه برش لوله با چاکمی تواند برش اریب با کیفیت بالا، برش سوراخ، برش عمودی را برای کاهش حجم کارهای بعدی و آسان کردن اتصال جوشکاری در فرآیند بعدی ارائه دهد.
2. دستگاه برش لوله می تواند به طور کامل با سیستم MES ادغام شود و به مهندسان سازنده اجازه کنترل از راه دور را از طریق نمایشگر تیم بدهد تا به راحتی تشخیص از راه دور را انجام دهند تا مشکلات را از طریق اینترنت بدون ارسال مهندسان به محل کار حل کنند.
3. نرم افزار CNC از عملیات برش و برنامه نویسی دستی قطعات بر اساس ماکروهای ادغام شده در CNC پشتیبانی می کند. CNC یک رابط واردات برای فایل داده صادر شده از نرم افزار طراحی TEKLA دارد.
4.این XLGدستگاه برش لوله با چاکبه طور گسترده در کشتی سازی، کشتی سازی، ساخت و ساز فولادی، ساخت و ساز فولادی، سازه های فولادی، لوله کشی، برای برش پلاسما و برش اکسی شعله لوله ها برای ساختن استادیوم ها، پل ها، پارک موضوعی، مراکز نمایشگاهی، فرودگاه، مراکز خرید، خرپاها، اسکیدها، قاب ها، ژاکت ها، خطوط جک و غیره استفاده می شود.
با اضافه کردن XLGدستگاه برش لوله با چاکبه تاسيسات توليدي، كاربران نهايي از صنايع مختلف مي توانند توليد خود را افزايش داده و كار را تا حد زيادي كاهش دهند.
واحد کنترل اصلی CNC یک کنترل کننده صنعتی است که با صفحه نمایش لمسی یکپارچه شده است. با درونیابی کارت برد سخت افزاری، CNC دارای ثبات قابل اعتماد و سیم کشی آسان و راحت است. با کد G استاندارد، یادگیری و کار با دستگاه برای اپراتور آسان است. سیستم CNC از 3 حالت عملیاتی پشتیبانی می کند: برش شعله، برش پلاسما و نمایش.
نرم افزار freepipe یک کتابخانه ماکرو است که در نرم افزار سیستم CNC ادغام شده و برای برنامه نویسی دستی برای اپراتور آسان است.

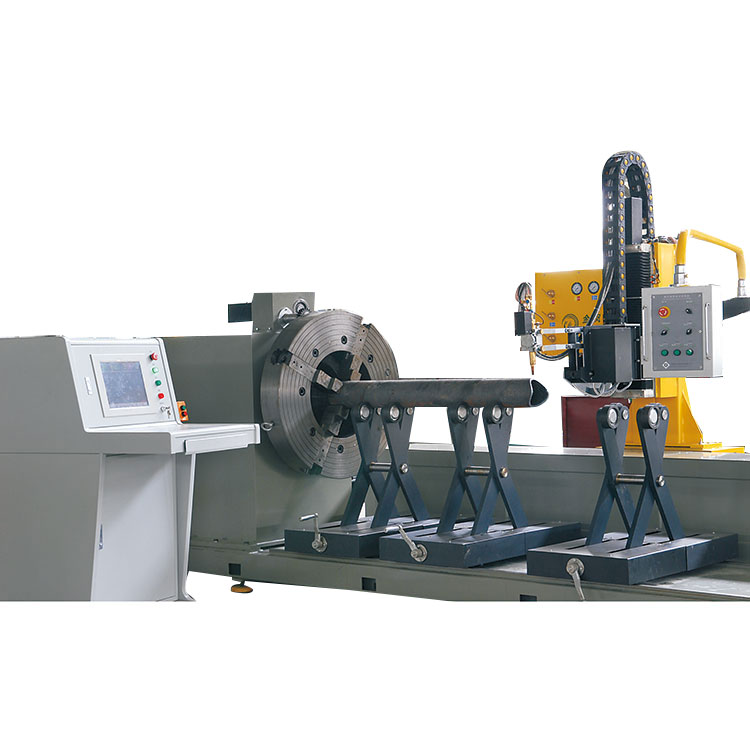

لوله گرد یک سر آن بر روی چاک بسته شده است، سر دیگر توسط ساپورت آزاد پشتیبانی می شود. قدرت چاک برای چرخاندن لوله چرخان برای برش با سر برش برای تحقق برش خودکار.
گاری متحرک در طول لوله در حال حرکت است تا سر برش را تمام طول لوله را بپوشاند تا برش روی لوله با طول های مختلف انجام شود.
برای حمایت از لوله در طول با چندین مجموعه ساپورت استفاده می شود. ساپورت لوله توسط یک مهره کشویی پیچ دو طرفه کنترل می شود و مهره کشویی مجهز به یک قاب پشتیبانی بایاس است که می تواند متناسب با اندازه های مختلف قطر لوله تنظیم شود. براکت چرخ غلتکی را می توان در امتداد ریل طولی روی میز پایه حرکت داد، بنابراین نقطه حمایت را می توان با توجه به طول لوله تنظیم کرد.
