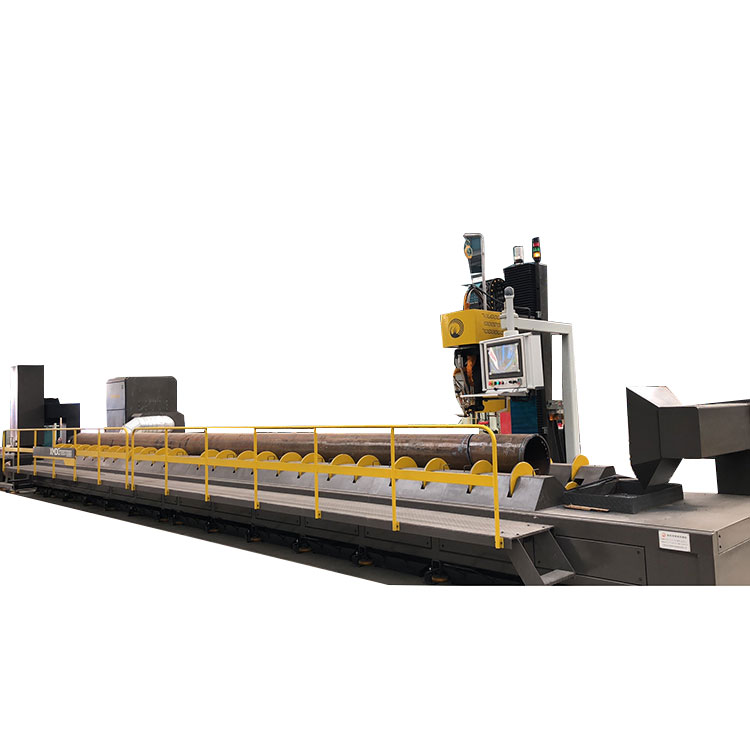

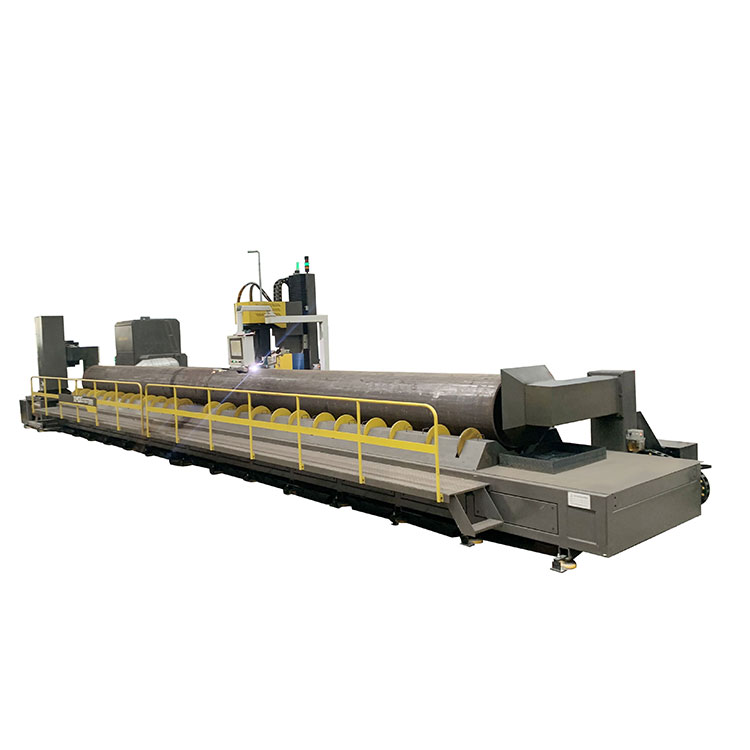

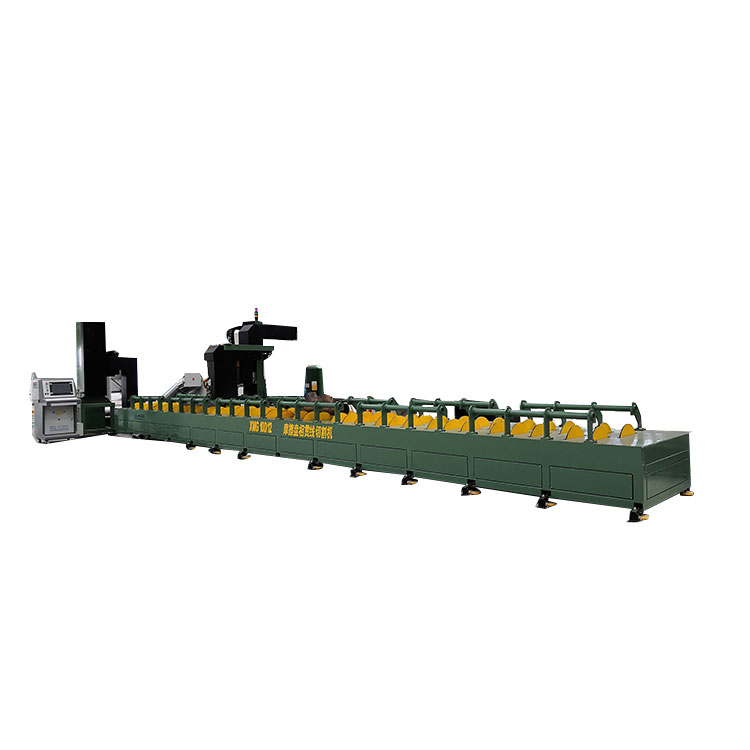

دستگاه های برش لوله با تخت غلتکی

XMG

دستگاه های برش لوله با تخت غلتکی

برای همهدستگاه های برش لوله با تخت غلتکیکه توسط JINFENG WELDCUT تولید می شود با 2 سال گارانتی به کاربر نهایی تحویل داده می شود و مجهز به چاک برای بستن لوله گرد و چرخاندن لوله در حین برش، ساپورت برای لوله می باشد. مشعل برش پلاسما و مشعل برش شعله اکسی بر روی کالسکه متحرک نصب شده است که می تواند در طول لوله حرکت کند. این دستگاه از تمام رابط های CAD-CAM به عنوان گزینه پشتیبانی می کند. XMGدستگاه های برش لوله با تخت غلتکیپیشرفته ترین دستگاه برش حرارتی لوله برای افزایش بهره وری برای کاربران نهایی از صنایع مختلف است.

مشخصات فنی

پشتیبانی از برش پلاسما، علامت گذاری پلاسما، علامت گذاری جوهرافشان، نرم افزار CAD-CAM، فیلترهای استخراج گرد و غبار

ویژگی و برنامه

1. XMGدستگاه های برش لوله با تخت غلتکیمی تواند برش اریب با کیفیت بالا، برش سوراخ، برش عمودی را برای کاهش حجم کارهای بعدی و آسان کردن اتصال جوشکاری در فرآیند بعدی ارائه دهد.

2. دستگاه برش لوله می تواند به طور کامل با سیستم MES ادغام شود و به مهندسان سازنده اجازه کنترل از راه دور را از طریق نمایشگر تیم بدهد تا به راحتی تشخیص از راه دور را انجام دهند تا مشکلات را از طریق اینترنت بدون ارسال مهندسان به محل کار حل کنند.

3. نرم افزار CNC از عملیات برش و برنامه نویسی دستی قطعات بر اساس ماکروهای ادغام شده در CNC پشتیبانی می کند. CNC یک رابط واردات برای فایل داده صادر شده از نرم افزار طراحی TEKLA دارد.

4.این XMGدستگاه های برش لوله با تخت غلتکیبه طور گسترده در کشتی سازی، کشتی سازی، ساخت و ساز فولادی، ساخت و ساز فولادی، سازه های فولادی، لوله کشی، برای برش پلاسما و برش اکسی شعله لوله ها برای ساختن استادیوم ها، پل ها، پارک موضوعی، مراکز نمایشگاهی، فرودگاه، مراکز خرید، خرپاها، اسکیدها، قاب ها، ژاکت ها، خطوط جک و غیره استفاده می شود.

با اضافه کردن XMGدستگاه های برش لوله با تخت غلتکیبه تاسيسات توليدي، كاربران نهايي از صنايع مختلف مي توانند توليد خود را افزايش داده و كار را تا حد زيادي كاهش دهند.

5. راندمان بالا: زمان بارگیری لوله 1/5 دستگاه برش لوله نوع چاک است (در دستگاه برش لوله نوع چاک، زمان برش حدود 1/3 برای کل چرخه زمان برش است، زمان 2/3 زمان آماده سازی قبل از برش است)

نمای ساختار

1. جذب گرد و غبار -اختیاری

به منظور حفاظت از محیط زیست، در دو طرف دستگاه یک دستگاه جاذب گرد و غبار نصب کرد تا دود پلاسما را به فیلتر گرد و غبار هدایت کند. یک طرف دستگاه جذب گرد و غبار برای لوله ها با طول های مختلف متحرک است.

2. فیلتر استخراج گرد و غبار

برای اهداف حفاظت از محیط زیست، یک فیلتر استخراج گرد و غبار به XMG مجهز شده استدستگاه های برش لوله با تخت غلتکی. فیلتر از طریق مجرای هوا به دستگاه های جذب گرد و غبار متصل می شود.

3.سیستم کنترل CNC

واحد کنترل اصلی CNC یک کنترل کننده صنعتی است که با صفحه نمایش لمسی یکپارچه شده است. با درونیابی کارت برد سخت افزاری، CNC دارای ثبات قابل اعتماد و سیم کشی آسان و راحت است. با کد G استاندارد، یادگیری و کار با دستگاه برای اپراتور آسان است. سیستم CNC از 3 حالت عملیاتی پشتیبانی می کند: برش شعله، برش پلاسما و نمایش.

نرم افزار freepipe یک کتابخانه ماکرو است که در نرم افزار سیستم CNC ادغام شده و برای برنامه نویسی دستی برای اپراتور آسان است.

4. تخت غلتکی

تخت غلتکی از یک قاب میز با تعداد زیادی دیسک غلتکی در بالا برای پشتیبانی از لوله تشکیل شده است. برای محدوده اندازه های مختلف قطر لوله، دستگاه برش لوله به گونه ای طراحی می شود که دارای 2 خط غلتک یا 4 خط غلتک باشد.

5. برش سر بر روی گاری متحرک

گاری متحرک در طول لوله در حال حرکت است تا سر برش را تمام طول لوله را بپوشاند تا برش روی لوله با طول های مختلف انجام شود.

دستگاه های برش لوله با تخت غلتکیدر کارخانه کاربر نصب شده است.
