Beam flippers1

پرتوهای پرتو

Feam Flippers تجهیزات با کارایی بالا در خط برای تولید Box Beam است که توسط Jinfeng Weldcut ساخته شده است که تولید کننده حرفه ای چین و تأمین کننده پرتوهای پرتو با قیمت مناسب است. پرتوهای پرتو ایمنی و راندمان بالایی را برای جابجایی تیرها و واژگون کردن تیرها برای تولید تیرهای جعبه فراهم می کنند.
Jinfeng Weldcut دارای 1 سال ضمانت برای پرتوهای پرتو خواهد بود. عناصر اصلی الکتریکی خطوط تولید پرتو جعبه از مارک مشهور جهان انتخاب شده است که کاربران را راحت تر می کند تا بتوانند قطعات محلی را پیدا کنند بدون اینکه از فاصله طولانی از چین خارج شوند. پرتوهای پرتو پیشرفته ترین و بالاترین تجهیزات با بهره وری برای افزایش بهره وری برای کاربران نهایی از سازه های فولادی ، ساخت و ساز فولاد و ساختمان های بالا هستند.

نمای ساختار

استفاده از تجهیزات

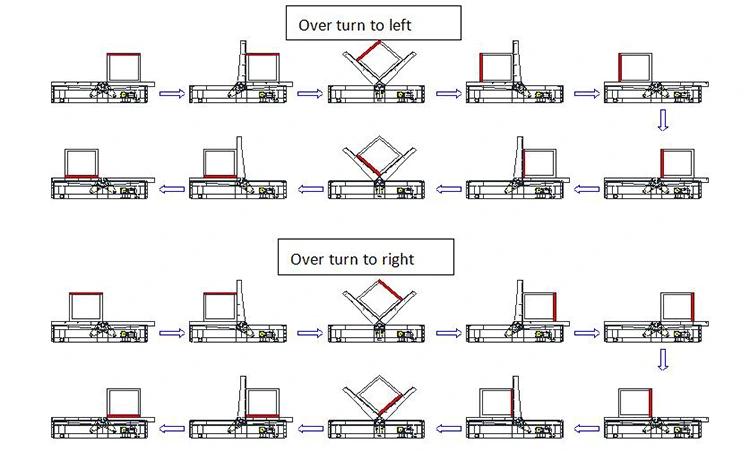

در هر مجموعه ، دو رایانه از فلاش پرتوی هیدرولیکی 180 درجه متحرک ارائه شده است که عمدتا برای چرخاندن قطعه های کاری پس از جوشکاری از یک طرف استفاده می شود. هنگام کار ، قطعه کار را از میز غلتک یا قفسه قطعه کار بلند کنید و کاهش دهنده این دو براکت واژگون را هدایت می کند تا همزمان حرکت کنند تا قطعه کار را به سمت میز غلتک یا قفسه قطعه کار حرکت دهند. سپس ، دو سیلندر هیدرولیک دو بازوی L شکل را برای چرخش همزمان می چرخانند. پس از واژگون شدن قطعه کار ، به وسط میز غلتکی یا قفسه قطعه کار منتقل می شود و سپس قطعه کار به فرآیند بعدی منتقل می شود یا جوش داده می شود.

پارامترهای فنی اصلی

خصوصیات عملکرد

این تجهیزات از یک دستگاه اصلی ، یک سیستم هیدرولیک و یک سیستم کنترل الکتریکی تشکیل شده است. از گروهی از دو پرتوی پرتو برای واژگون شدن و حرکت همزمان استفاده می شود. فرآیند تلنگر دو پرتوی پرتو توسط دریچه های هماهنگ سازی هیدرولیک پیشرفته کنترل می شود تا از چرخش همزمان هر بازوی واژگون کننده در طی فرآیند کج شدن اطمینان حاصل شود. برای دستیابی به گردش مالی 90 درجه قطعه کار ، روند گردش مالی قطعه کار را به صورت دستی کنترل کنید.
3.2 هر یک از پرتوهای پرتو از مجموعه ای از سیلندرهای مهندسی هیدرولیک استاندارد برای فشار دادن بازوی چرخشی نوع "L" برای چرخش استفاده می کنند ، که می تواند قطعه کار را به سمت خود تبدیل کند. یک کاهش دهنده سرعت و یک چرخ پیاده روی بر روی براکت گردش مالی تنظیم شده است و این امکان را فراهم می کند تا براکت گردش مالی عملکردی متحرک داشته باشد.
3.3 تجهیزات باید از نظر هیدرولیکی محور باشند و از ویژگی های مقاومت در برابر ضربه ، واژگون پایدار و سرعت کم خرابی در مقایسه با دستگاه های واژگون کننده مکانیکی محور برخوردار باشند. نه تنها می توان از آن برای چرخاندن قطعه کار 90 استفاده کرد ، بلکه می توان آن را برای جابجایی بین ایستگاه های مختلف برداشت. در مقایسه با ماشین های گردش مالی زنجیره ای سنتی ، نه تنها ایستگاه کاری بسته نیست ، و تسهیل و حمل و نقل قطعه کار در داخل و خارج را تسهیل می کند ، بلکه ابعاد کلی ، به ویژه ابعاد ارتفاع ، بسیار کاهش می یابد و عملیات ایمن و قابل اعتماد است. یک گروه از دو مجموعه کنترل پیوند ، آسان برای کار ، ایمن و قابل اعتماد.

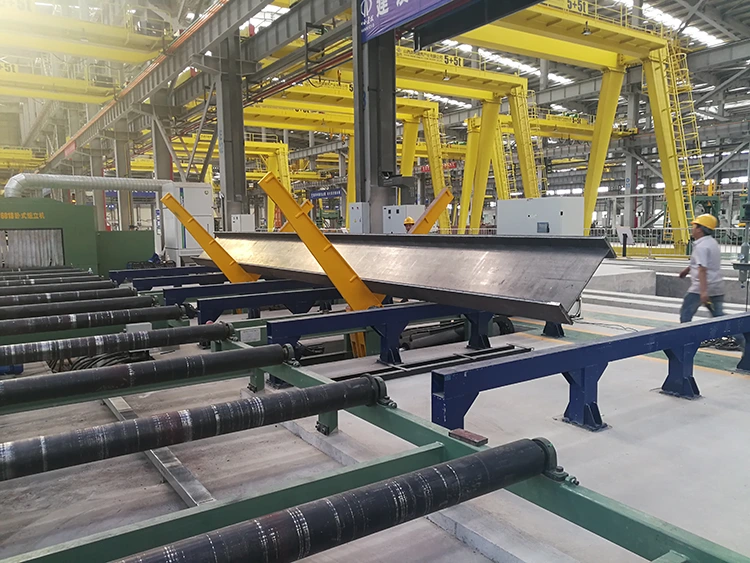

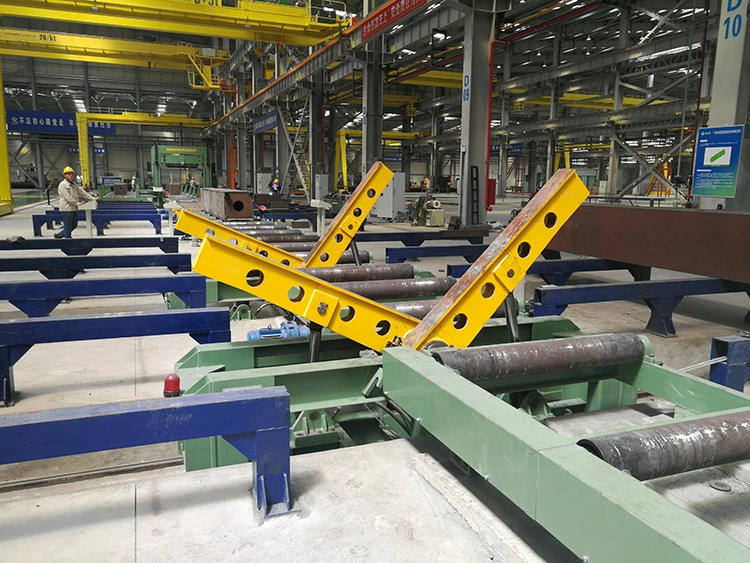

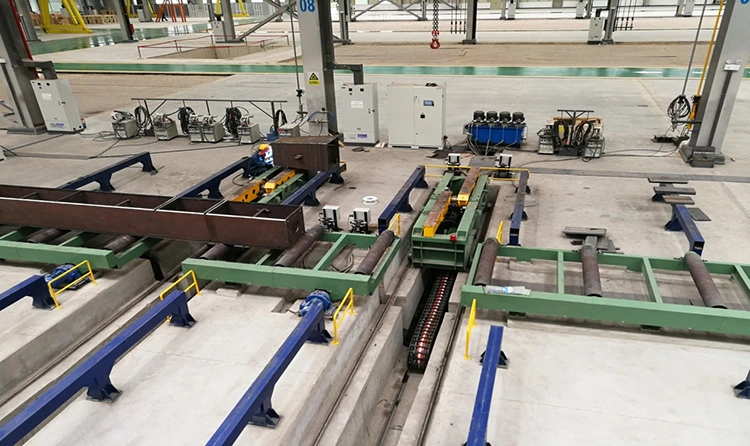

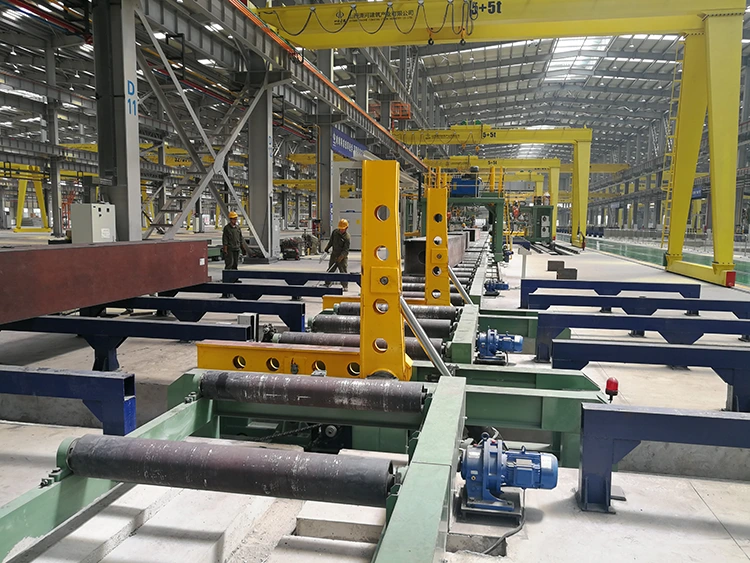

پرتوهای پرتو نصب شده در کارخانه کاربران
