خطوط جوش پرتو جعبه

JINFENG WELDCUT یک سال گارانتی برای آن ارائه می دهدخطوط جوش پرتو جعبه. المان‌های الکتریکی اصلی تولیدات پرتوهای باکس از برند معروف جهانی انتخاب شده‌اند که راحت‌تر را برای کاربران به ارمغان می‌آورد تا قطعات را به صورت محلی بدون دور شدن از چین پیدا کنند. X15 اتوماتیکخطوط جوش پرتو جعبهپیشرفته ترین و پیشرفته ترین خطوط تولید اتوماسیون برای افزایش بهره وری برای کاربران نهایی از صنایع مختلف هستند.

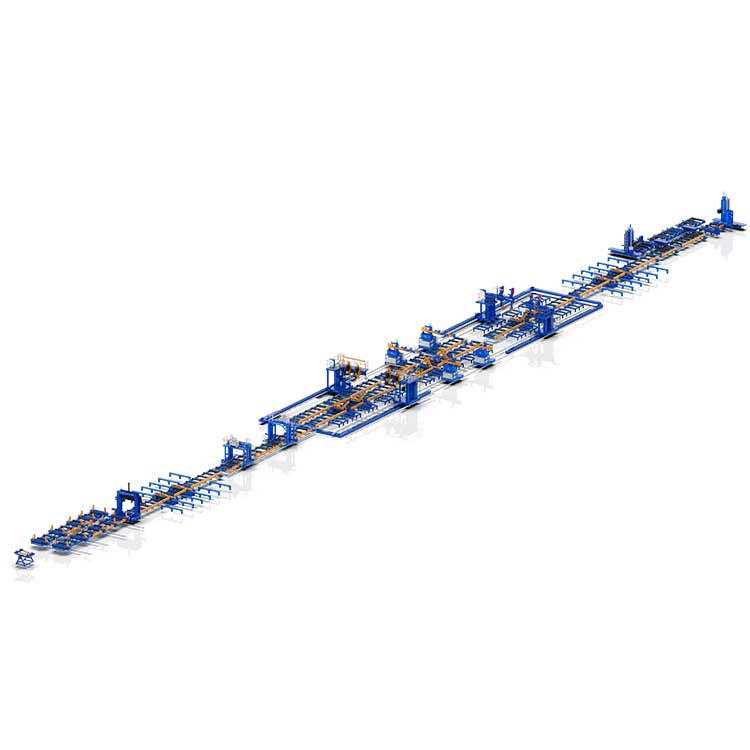

نمای ساختار

مشخصات فنی

مدل	X12	X15
اندازه پرتو جعبه	300-1200 میلی متر	300-1500 میلی متر
ضخامت صفحه	10-60 میلی متر	10-60 میلی متر
طول تیر جعبه	6000-15000 میلی متر	6000-15000 میلی متر
حداکثر وزن تیر جعبه	≤30 تن (15000 میلی متر)	≤30 تن (15000 میلی متر)
انواع جوش	1-جوشکاری چسبنده توسط CO2/MAG به صورت دستی
	2- جوش پشت توسط CO2/MAG در اتومات
	3- جوشکاری الکترو سرباره در خودکار (ESW)
	4- جوش کامل توسط SAW (جوشکاری زیرپوستی)
دستگاه مونتاژ بافل	1 مجموعه
دستگاه مونتاژ باکس تیر	2 مجموعه (یکی برای مونتاژ نوع U، یکی برای مونتاژ جعبه)
دستگاه جوش الکترو سرباره	2 ست، نوع سیم مصرفی
دستگاه جوش پشت CO2/MAG	2 مجموعه
دستگاه جوش پرکن CO2/MAG	2 مجموعه
دستگاه جوش قوس زیردریایی	2 مجموعه، تکنولوژی جوش قوس پشت سر هم
دستگاه فرز انتهایی	1 مجموعه
باله پرتو واژگونی 180 درجه	2 مجموعه (4 عدد)، بارگیری 15 تن / مجموعه
باله پرتو واژگونی 180 درجه	5 مجموعه (10 عدد)، بارگیری 30 تن در مجموعه
گاری استیل	1 مجموعه (3 عدد)، بارگیری 30 تن در مجموعه
میزهای غلتکی	~ 160 متر
پشتیبانی از جمع آوری داده ها برای MES

ویژگی و برنامه

1. X15خطوط جوش پرتو جعبهخطوط تولید اتوماسیون بالا برای تولید ستون های تیر باکس جوشی با کارگران کمتر و جرثقیل های کمتر است.
2. خط می تواند به طور کامل با سیستم MES ادغام شود و ارتباط بلادرنگ بین رایانه بالایی و سیستم کنترل را تکمیل کند، جمع آوری داده های تجهیزات را کامل کند، تمام داده های جمع آوری شده را در سیستم MES کارخانه (یا متمرکز بالا) بارگذاری کند. سیستم کنترل)، و اطمینان از به موقع و اثربخشی انتقال اطلاعات.
3. طراحی و حفاظت باید الزامات استانداردهای ملی مربوطه و حفاظت از محیط زیست را برآورده کند. تجهیزات ایمنی و حفاظتی تجهیزات باید استانداردهای صنعتی مربوطه را رعایت کنند.
4. اینخطوط جوش پرتو جعبهبه طور گسترده در ساخت و سازهای فولادی و سازه های فولادی، برای جوشکاری ستون های تیر جعبه برای ساختمان های فولادی، ساختمان های سطح بالا و سازه های فولادی، یا پل ها و غیره استفاده می شود.
5. طراحی انعطاف پذیر تجهیزات جوشکاری اجازه می دهد تا از هر مارکی از منابع قدرت جوشکاری پشتیبانی کند.
6. گواهینامه CE، ECA موجود است.
7. این خط تولید از تیرآهن سبک تا تیر بسیار سنگین را با ضخامت زیاد بدون تغییر ابزار و تجهیزات فراهم می کند.
8. از مونتاژ تا رو به انتها کل پردازش بدون نیاز به جرثقیل به جز بارگیری در ابتدا و تخلیه در انتها، که خطر استفاده از جرثقیل را به شدت کاهش می دهد.

لیست ماشین آلات و تجهیزات برای ایجاد یک خط تولید کامل برای تولید تیرچه جعبه جوش داده شده:

1-دستگاه مونتاژ بافل
این دستگاه یک تجهیزات ویژه برای مونتاژ و قرار دادن جوش صفحه دنده تقویت کننده در حفره داخلی تیر جعبه است. این محصول ارجح برای شرکت های سازه های فولادی است که قطعه کار تیر جعبه را برای کاهش شدت کار و بهبود کارایی کار تولید می کنند.


2-دستگاه مونتاژ باکس تیر
دستگاه مونتاژ جعبه تجهیزات کلیدی برای تولید تیر جعبه (ستون) است که عمدتاً مونتاژ تیر جعبه (ستون) قطعه کار را تکمیل می کند. این دستگاه یکی از تجهیزات لازم برای شرکت های سازه های فولادی برای تولید تیرهای جعبه ای می باشد.
یک دستگاه برای مونتاژ نوع U.
یک دستگاه برای مونتاژ نوع جعبه است.


3-دستگاه جوش الکترو سرباره
دستگاه جوش الکتروسرباره کنسول XZHB15 یک محصول عالی است که توسط شرکت جوش و برش Jinfeng برای صنعت سازه های فولادی راه اندازی شده است. این یک تجهیزات جوشکاری ویژه است که به ویژه برای تیر جعبه جوش طراحی شده است. به منظور اطمینان از استحکام کافی و مقاومت پیچشی در طول ساخت تیر جعبه، بافل ها (یعنی صفحات سفت تر) معمولاً در داخل تیر جعبه جوش داده می شوند. این دستگاه تجهیزات ویژه ای برای جوشکاری جوش بین صفحه بیرونی تیر جعبه و بافل های داخلی می باشد.


دستگاه جوش پشت 4-CO2/MAG
دستگاه جوش محافظ گاز محافظ تیرچه ای باکس باکس سری XQHB15L یک تجهیزات جوش ویژه است که به طور ویژه برای جوشکاری پشتی تیر جعبه (ستون) و پر کردن جوش پس از پشتی طراحی شده است که توسط شرکت ما بر اساس تقاضای بازار و سالها تجربه در توسعه تجهیزات سازه فولادی راه اندازی شده است. .

دستگاه جوش پرکن 5-CO2/MAG
دستگاه جوش محافظ گاز محافظ تیرچه ای باکس باکس سری XQHB15 یک تجهیزات جوش ویژه است که به طور ویژه برای جوشکاری پشتی تیر جعبه (ستون) و جوشکاری پرکننده پس از پشتی طراحی شده است که توسط شرکت ما بر اساس تقاضای بازار و سالها تجربه در توسعه تجهیزات سازه فولادی راه اندازی شده است. .

6-دستگاه جوش زیردریایی
دستگاه جوش قوس زیردریایی کنسول تیرچه دار جعبه ای XMHB15 یک محصول عالی است که توسط شرکت جوش و برش Jinfeng برای صنعت سازه های فولادی راه اندازی شده است. این یک تجهیزات جوشکاری ویژه است که به طور ویژه برای جوشکاری تیرهای جعبه (ستون) بزرگ و متوسط ​​طراحی شده است. در طول سال ها، پس از بهینه سازی و بهبود مستمر، عملکرد کامل تر شده است.

7-دستگاه فرز انتهایی
با توسعه سریع ساخت و ساز اقتصادی، ساخت و ساز، پل و سایر صنایع الزامات سختگیرانه فزاینده ای برای کیفیت مهندسی سازه های فولادی دارند. اتصال لب به لب تیر H، تیر و ستون جعبه و قطعات باریک و پردازش سطح انتهایی قطعه کار به یک فرآیند ضروری تبدیل شده است. پردازش چهره نهایی نه تنها کیفیت قطعه کار را تا حد زیادی بهبود می بخشد، خطاهای نصب و ساخت در محل را کاهش می دهد، دوره ساخت و ساز را کوتاه می کند و راندمان ساخت و ساز در محل را بهبود می بخشد. همچنین مزایای اقتصادی بهتری برای شرکت های سازه های فولادی به همراه دارد. با توجه به وضعیت پردازش واقعی شرکت های سازه فولادی، شرکت ما در حال جذب مزایای محصولات مشابه در سطح بین المللی است و به موقع محصولات جدید را برای پاسخگویی به تقاضای بازار عرضه می کند. این نه تنها در صنعت سازه های فولادی استفاده می شود، بلکه می تواند به عنوان تجهیزات عمومی، به طور گسترده در صنایع پل، برق، نفت، پتروشیمی و سایر ماشین آلات استفاده شود.


8-بالکن پرتو واژگونی 180 درجه
دو قطعه فلیپر هیدرولیک 180 درجه متحرک برای چرخاندن قطعات جوشکاری شده در یک طرف استفاده می شود. هنگام کار، قطعه کار را از روی میز غلتکی یا قفسه قطعه کار دور کنید، و کاهنده دو باله پرتو را به حرکت همزمان می کشاند تا قطعه کار را به کنار میز غلتکی یا قفسه قطعه کار، و سپس دو سیلندر هیدرولیک را حرکت دهد. دو بازو را برای چرخش همزمان هدایت کنید، قطعه کار را پس از واژگونی به وسط میز غلتکی یا قفسه قطعه کار ببرید و سپس قطعه کار را به فرآیند یا جوش بعدی منتقل کنید.
با توجه به وضعیت واقعی می توان از دو قطعه به صورت جداگانه به صورت گروهی برای چرخاندن تیر کوتاه استفاده کرد. در عین حال، 4 قطعه را نیز می توان در یک گروه برای واژگونی تیرهای بلند ترکیب کرد. انعطاف پذیری و کارایی بالا.


نمودار جریان کار باله های تیر:

9-گاری استیل
این تجهیزات عمدتاً برای هماهنگی با فرآیند تولید برای انتقال قطعه کار از میز غلتکی یا سایر تجهیزات به تجهیزات مورد پردازش استفاده می شود. گاری فولادی عمدتاً دو عملکرد عمل دارد: راه رفتن و بلند کردن. جابجایی قطعه کار را می توان از طریق دستکاری و کنترل کامل کرد. این تجهیزات دارای ساختار ساده، عملکرد راحت و عملکرد پایدار است. دستگاه طراحی سنگین را با حداکثر بار 30 تن اتخاذ می کند.


10-میزهای غلتکی
این عمدتا برای انتقال قطعات کار از مونتاژ تیر جعبه تا تکمیل جوشکاری، رو به انتهای استفاده می شود.

چگونه از ورق فولادی تیر باکس جوشی تولید کنیم؟

در زیر نمودار جریان تولید برای تولید از صفحات تا تیر H و بازرسی نهایی آورده شده است.
نمودار جریان تولید


خطوط جوش باکس تیر نصب شده در کارخانه کاربران
