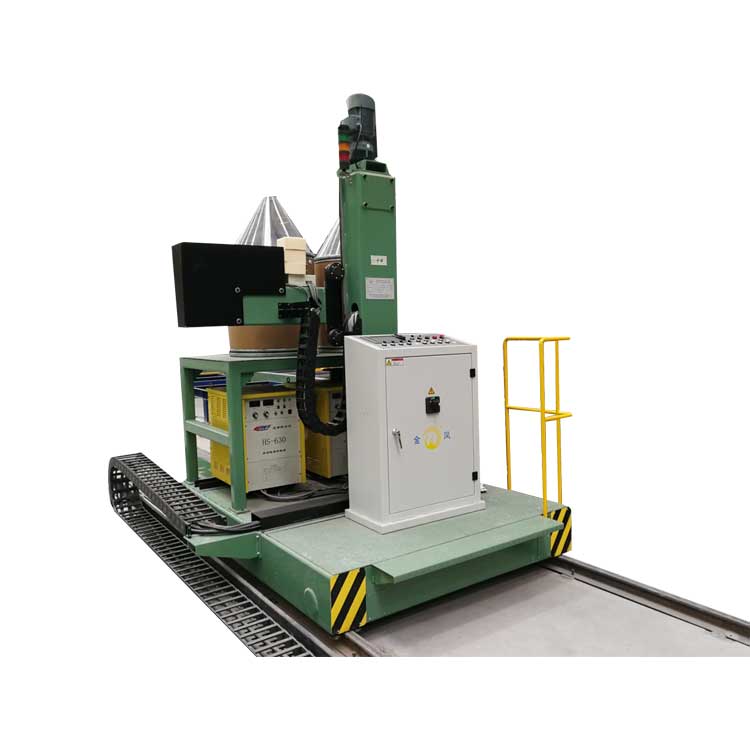

دستگاه های جوشکاری باکس بیم Esw Electroslag

JINFENG WELDCUT یک سال گارانتی برای آن ارائه می دهددستگاه های جوشکاری الکتروسرباره ESW پرتو جعبه ای. المان‌های الکتریکی اصلی خطوط تولید پرتو باکس از برند معروف دنیا انتخاب شده‌اند که راحت‌تر را برای کاربران به ارمغان می‌آورد تا قطعات را به‌صورت محلی و بدون دور زدن از چین پیدا کنند.دستگاه های جوشکاری الکتروسرباره ESW پرتو جعبه ایپیشرفته ترین و کارآمدترین تجهیزات برای افزایش بهره وری برای کاربران نهایی از سازه های فولادی، سازه های فولادی و ساختمان های بلند هستند.

نمای ساختار

مشخصات فنی

نه	مدل	XZHB15	XZM2016
1	عرض تیر جعبه	□300 □□1500 میلی متر	300 تا 2000 میلی متر
2	ارتفاع تیر جعبه	□300 □□1500 میلی متر	300 ~ 1600 میلی متر
3	طول تیر جعبه	6000 تا 15000 میلی متر	4000 × 15000 میلی متر
4	طول ریل	17000 میلی متر (2 ماشین با ریل مشترک)	20000 میلی متر
5	دهانه ریل	1400 میلی متر	3500 میلی متر
6	سرعت بالا بردن تیرآهن	1380mm/min	1600 میلی متر
7	سرعت سفر طولی	800 تا 4500 میلی متر در دقیقه	800 تا 4500 میلی متر در دقیقه
8	فرم جوش	نوع سیم مصرفی، نوع نازل مصرفی	نوع سیم مصرفی، نوع نازل مصرفی
9	حالت رانندگی	درایو دوگانه
10	راه کنترل	تنظیم سرعت بدون پله فرکانس متغیر

ویژگی و برنامه

دستگاه های جوشکاری الکتروسرباره ESW پرتو جعبه اییک محصول عالی است که توسط شرکت جوش و برش Jinfeng برای صنعت سازه های فولادی راه اندازی شده است. این یک تجهیزات جوشکاری ویژه است که به ویژه برای تیر جعبه جوش طراحی شده است. به منظور اطمینان از استحکام کافی و مقاومت پیچشی در طول ساخت تیر جعبه، بافل ها (یعنی صفحات سفت تر) معمولاً در داخل تیر جعبه جوش داده می شوند. این دستگاه تجهیزات ویژه ای برای جوشکاری جوش بین صفحه بیرونی تیر جعبه و بافل های داخلی می باشد. تجهیزات دارای مزایای زیر است:

1.1. دو مجموعه از سیستم های جوشکاری الکتروسرباره مجهز شده اند که می توانند به طور همزمان دو جوش از یک صفحه پارتیشن را جوش دهند.

1.2. سرعت حرکت دستگاه به دو دسته سرعت بالا و پایین تقسیم می شود که منجر به موقعیت یابی سریع و دقیق سوراخ های جوشکاری الکتروسرباره می شود.
1.3. از تیرهای کنسول برای بلند کردن و پایین آوردن کلی استفاده می شود و مکانیزم راهنمای عمودی در تماس با ستون وجود دارد که انعطاف پذیر و پایدار است.
مکانیسم لغزنده متقاطع می تواند موقعیت تفنگ جوشکاری را در حین جوشکاری سرباره تنظیم کند تا از انحراف جوش جلوگیری شود.
1.5. درجه بالایی از اتوماسیون، عملیات قابل اعتماد، ساختار ساده، و بهره برداری و نگهداری راحت.

دستگاه های جوشکاری الکتروسرباره ESW باکس تیر نصب شده در کارخانه کاربران

چگونه از ورق فولادی تیر باکس جوشی تولید کنیم؟

در زیر نمودار جریان تولید برای تولید از صفحات تا تیر H و بازرسی نهایی آورده شده است.
نمودار جریان تولید
