دستگاه های مونتاژ ستون جعبه

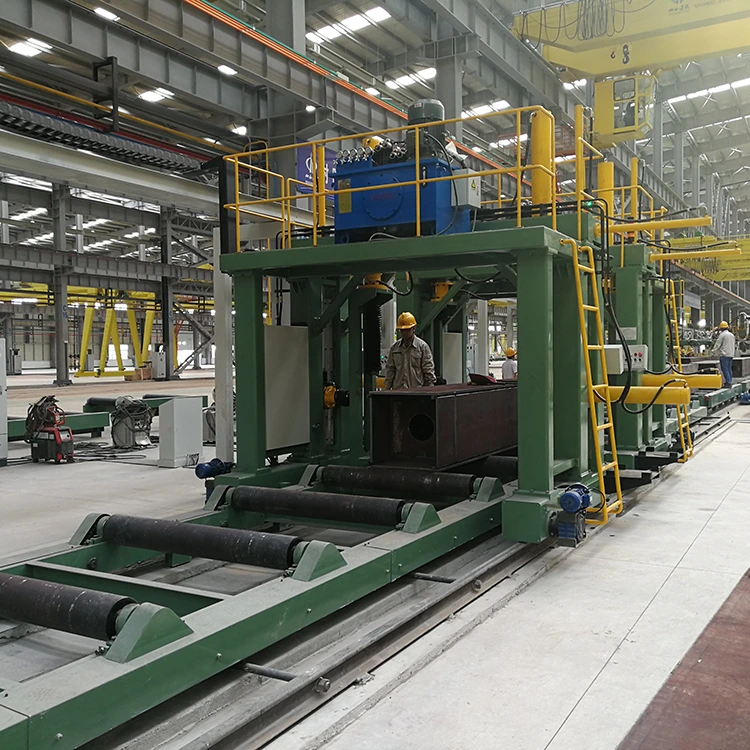

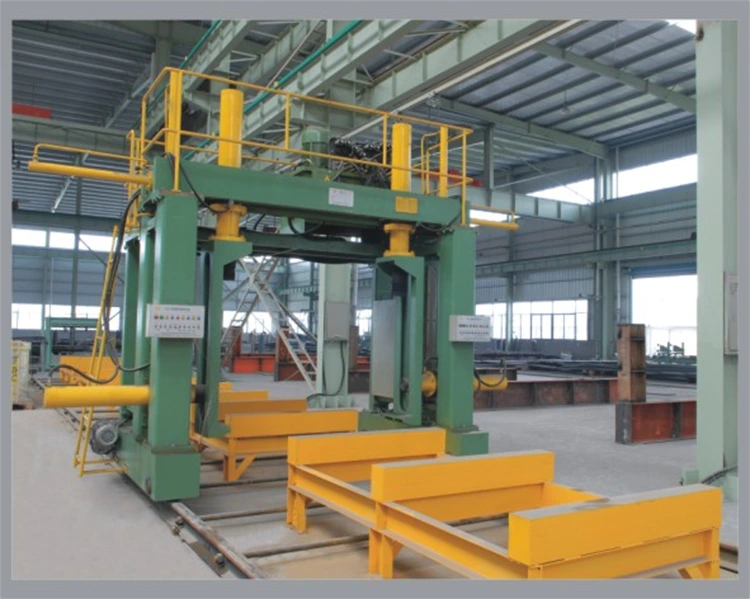

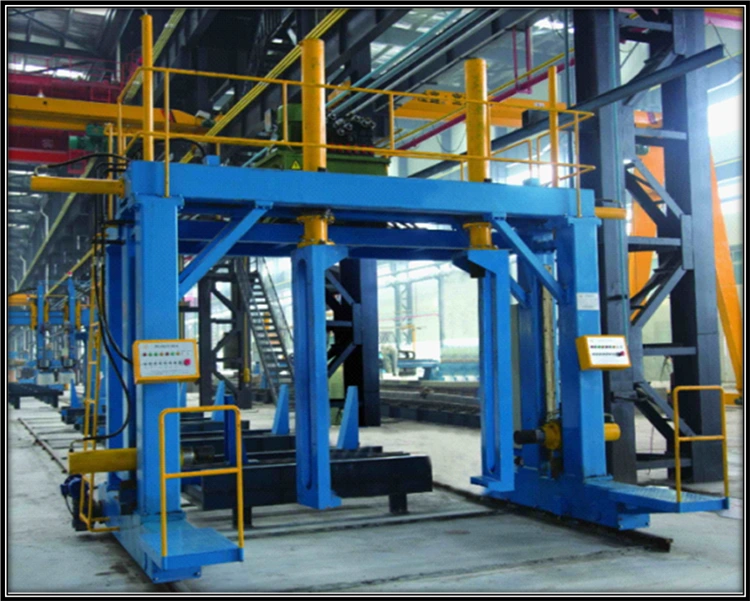

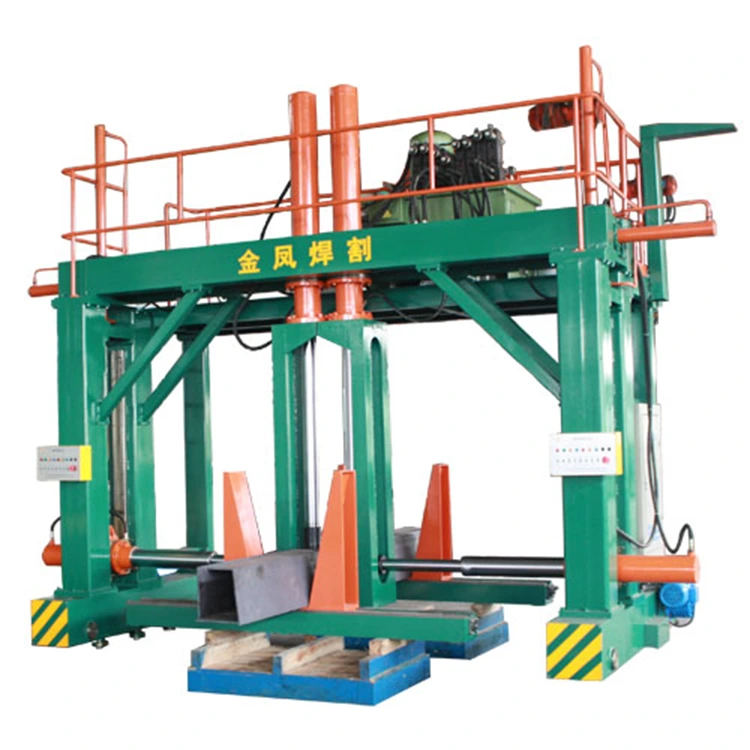

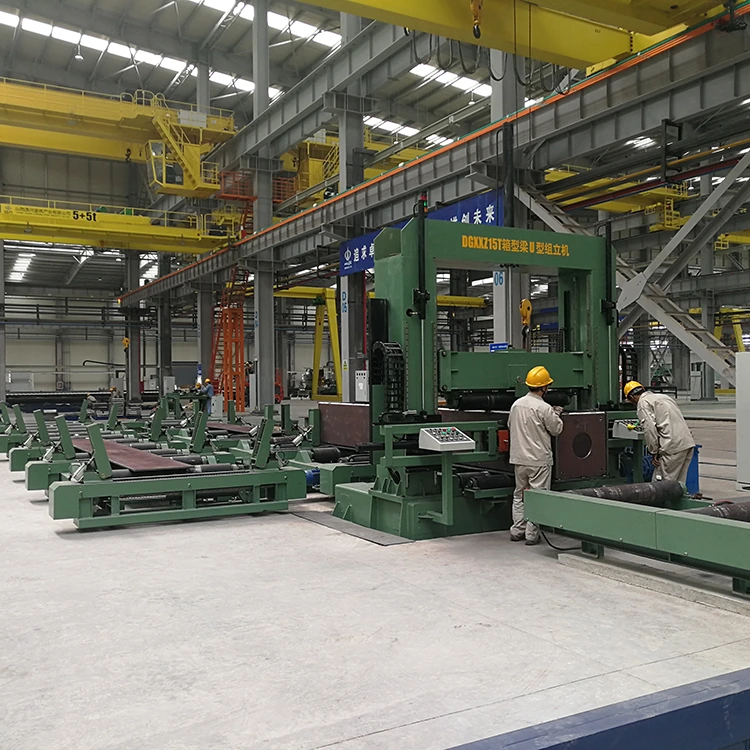

دستگاه های مونتاژ ستون جعبه xxz15 تجهیزات با کارایی بالا در خط برای تولید ستون جعبه هستند که توسط Jinfeng WeldCut ساخته شده است که تولید کننده حرفه ای چین و تأمین کننده ماشین های مونتاژ ستون جعبه XXZ15 با قیمت مناسب است. دستگاه های مونتاژ ستون جعبه XXZ15 ایمنی و راندمان بیشتری را برای مونتاژ صفحات به شکل U شکل و شکل جعبه ای که برای تولید ستون های جعبه مورد نیاز است ، فراهم می کند.

مدل:XXZ15

ارسال استعلام

توضیحات محصول

Jinfeng Weldcut دارای 1 سال ضمانت برای دستگاه های مونتاژ ستون XXZ15 خواهد بود. عناصر اصلی الکتریکی خطوط تولید ستون جعبه از برند مشهور جهان انتخاب شده اند که کاربران را راحت تر می کند تا قطعات محلی را پیدا کنند بدون آنکه از فاصله طولانی از چین فاصله بگیرند. دستگاه های مونتاژ ستون جعبه XXZ15 پیشرفته ترین و بالاترین تجهیزات با راندمان برای افزایش بهره وری برای کاربران نهایی از سازه های فولادی ، ساخت و ساز فولاد و ساختمان های بالا هستند.

مشخصات

1	عرض ستون جعبه	□ 300 ～ □ 1500 میلی متر
2	ارتفاع ستون	□ 300 ～ □ 1500 میلی متر
3	طول ستون	6000 ～ 15000 میلی متر
4	طول راه آهن	19000 میلی متر
5	خط ریلی	2500 میلی متر
6	سرعت حرکت ماشین اصلی	0.5 ~ le
7	فشار کار سیستم هیدرولیک	12 MPa
8	حداکثر فشار سیلندر جانبی	15t × 2
9	حداکثر فشار سیلندر فوقانی	21t × 2
10	حالت محرک	درایو فرکانس متغیر دو طرفه

ویژگی و کاربرد

دستگاه های مونتاژ ستون جعبه xxz15 مزایای زیر را دارند:

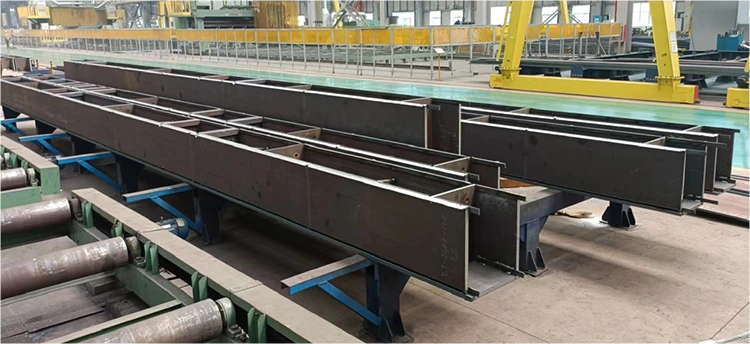

ستون جعبه (ستون) از یک پرتوی "U" شکل و یک صفحه پوشش تشکیل شده است که جوش داده شده و شکل گرفته است. در حین مونتاژ ، قطعه کار ثابت است ، دستگاه اصلی در بخش ها حرکت می کند و حالت مونتاژ بستن طبق نیاز قرار می گیرد.

ابتدا نقطه "U شکل" را که به جدول غلتکی انتقال دهنده دستگاه مونتاژ جوش داده شده است بلند کنید یا از ایستگاه مونتاژ قبلی "U شکل" آن را به این ایستگاه منتقل کنید. سپس با توجه به الزامات نقاشی ، صفحه پوشش فوقانی را بر روی "U شکل" بلند کرده و از آن به عنوان دستگاه فشار دهنده سمت میزبان و یک دستگاه فشار فوقانی استفاده کنید. برای تکمیل مونتاژ کل قطعه کار ، صفحه پوشش فوقانی را فشار داده و جوش دهید. مونتاژ بخش های یک قطعه کار به طول با موقعیت متحرک دستگاه میزبان حاصل می شود. قطعه کار مونتاژ شده توسط جدول غلتکی انتقال برای پردازش بیشتر به فرآیند بعدی ارسال می شود.
