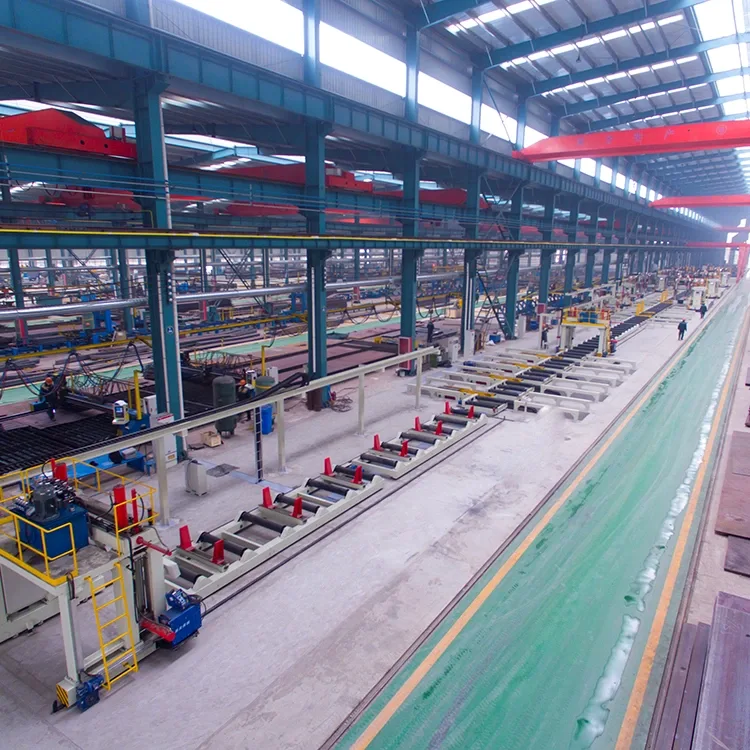

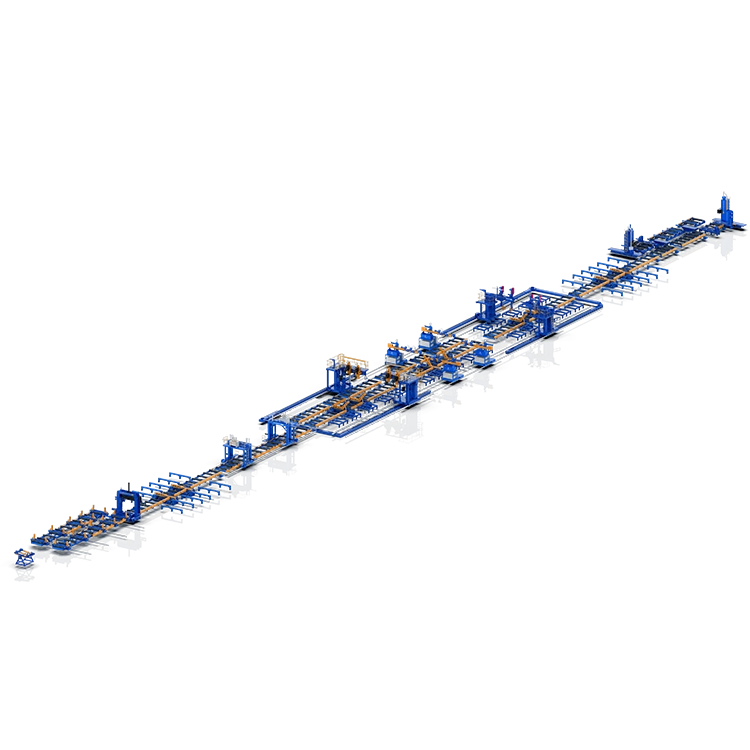

خطوط جوش ستون جعبه

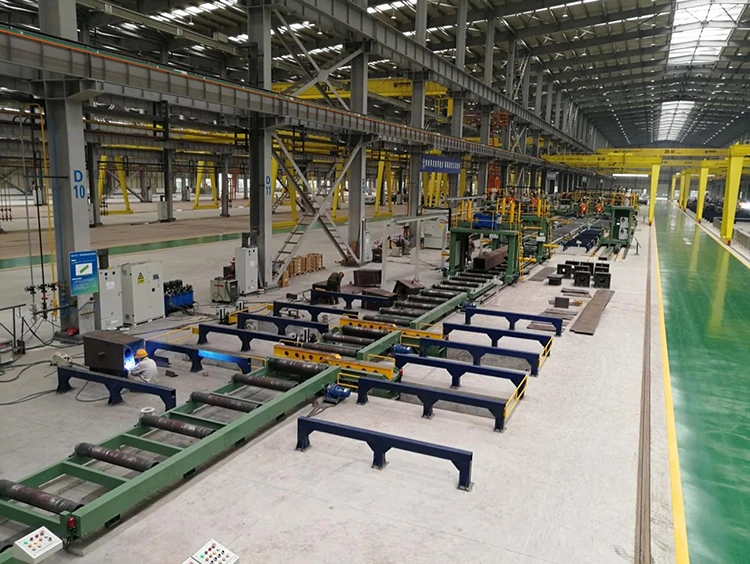

Jinfeng Weldcut دارای 1 سال ضمانت برای خطوط جوش ستون جعبه است. عناصر اصلی الکتریکی تولیدات ستون Thebox از مارک مشهور جهان انتخاب شده است که کاربران را راحت تر می کند تا قطعات محلی را پیدا کنند بدون آنکه از فاصله طولانی از چین فاصله بگیرند. خطوط جوشکاری ستون Automaticbox X15 پیشرفته ترین و بالاترین خطوط تولید اتوماسیون برای افزایش بهره وری برای کاربران نهایی از صنایع مختلف است.

مشخصات

ویژگی و کاربرد

1. خطوط جوشکاری ستون X15 خطوط تولید اتوماسیون بالا برای تولید ستون های جعبه جوش داده شده با کارگران کمتر و جرثقیل های کمتر است.

2. این خط می تواند کاملاً با سیستم MES یکپارچه سازی شود و ارتباطات واقعی بین رایانه فوقانی و سیستم کنترل را تکمیل کند ، جمع آوری داده ها را تکمیل کند ، تمام داده های جمع آوری شده را در سیستم کارخانه MES (یا سیستم کنترل متمرکز بالا) بارگذاری کرده و از به موقع و اثربخشی انتقال اطلاعات اطمینان حاصل شود.

3. طراحی و حفاظت باید الزامات استانداردهای ملی مربوطه و حفاظت از محیط زیست را برآورده کند. ایمنی و دستگاه های محافظ تجهیزات باید استانداردهای صنعتی مربوطه را رعایت کنند.

4. این خطوط جوشکاری ستون جعبه به طور گسترده ای در ساختارهای فولادی و سازه های فولادی مورد استفاده قرار می گیرد ، برای ستون های ستون های جوشکاری ستون های ساختمانی فولاد ، ساختمان های سطح بالا و سازه های فولادی یا پل ها و غیره.

5. طراحی انعطاف پذیر تجهیزات جوشکاری امکان پشتیبانی از هرگونه مارک منابع قدرت جوش را فراهم می کند.

6. CE ، گواهینامه ECA در دسترس است.

7. این خط تولید را از پرتوی وظیفه سبک گرفته تا پرتوی بسیار سنگین با ضخامت بزرگ بدون تغییر هیچ ابزار و تجهیزات فراهم می کند.

8. از مونتاژ تا قسمت انتهایی کل پردازش نیازی به هیچ گونه جرثقیل به جز بارگیری در ابتدا و بارگیری در انتها ندارد که خطر استفاده از جرثقیل ها را تا حد زیادی کاهش می دهد.

لیست دستگاه ها و تجهیزات برای ایجاد یک خط تولید کامل برای تولید پرتوی جعبه جوش داده شده:

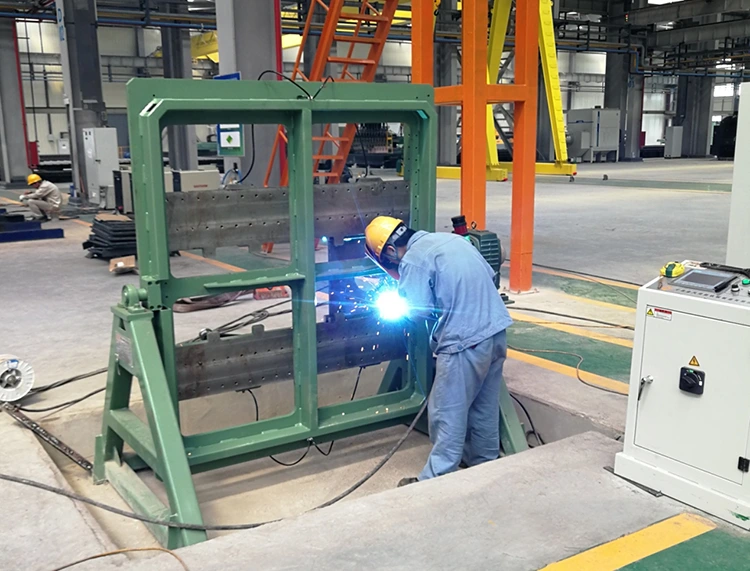

1- دستگاه مونتاژ بافل

این دستگاه تجهیزات ویژه ای برای مونتاژ و جوشکاری صفحه دنده تقویت کننده در حفره داخلی ستون جعبه است. این محصول ارجح برای شرکتهای ساختار فولادی است که قطعه کار ستون را برای کاهش شدت نیروی کار و بهبود کارآیی کار تولید می کنند.

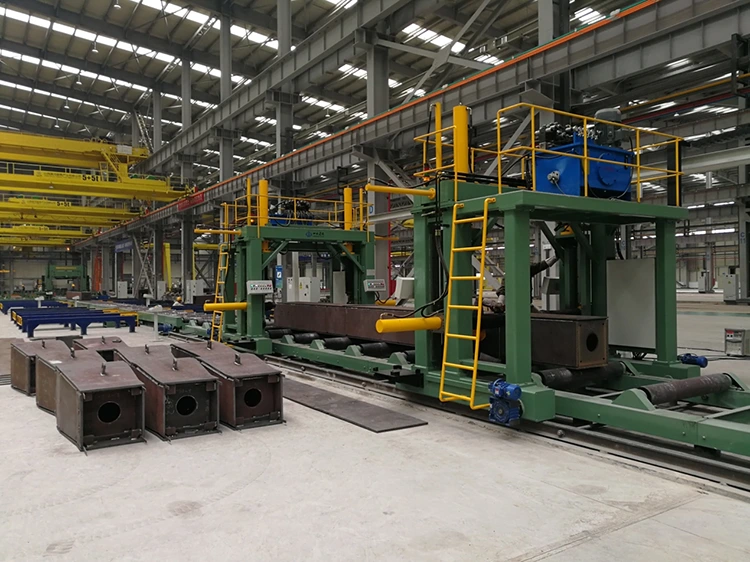

2- دستگاه مونتاژ ستون جعبه

دستگاه مونتاژ ستون جعبه تجهیزات اصلی تولید ستون جعبه (ستون) است که به طور عمده مونتاژ قطعه ستون (ستون) را تکمیل می کند. این دستگاه یکی از تجهیزات لازم برای شرکت های سازه فولادی برای تولید تسمه های جعبه است.

یک دستگاه برای مونتاژ نوع شما.

یک دستگاه برای مونتاژ نوع جعبه است.

3- دستگاه جوشکاری الکتریکی

دستگاه جوشکاری Electroslag XZHB15 Cantilever محصولی عالی است که توسط شرکت جوشکاری و برش Jinfeng برای صنعت ساختار فولاد راه اندازی شده است. این یک تجهیزات خاص جوشکاری است که به ویژه برای ستون Welding Box طراحی شده است. به منظور اطمینان از استحکام کافی و مقاومت در برابر پیچ خوردگی در هنگام ساخت ستون جعبه ، حفره ها (یعنی صفحات سخت تر) به طور کلی در قسمت داخلی ستون جوش داده می شوند. این دستگاه تجهیزات ویژه ای برای جوشکاری جوش بین صفحه بیرونی ستون جعبه و حفره های داخلی است.

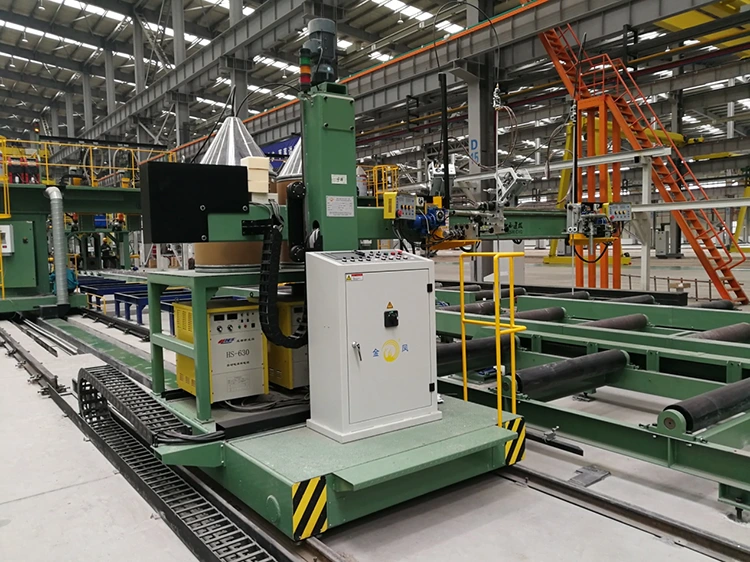

4- CO2/MAG Back Machine

XQHB15L سری جعبه ستون ستون Cantilever Cantilever Gas Shielded Machine یک تجهیزات جوشکاری ویژه است که به طور خاص برای پشتوانه جوشکاری ستون جعبه (ستون) و پر کردن جوشکاری پس از پشتیبان طراحی شده است که توسط شرکت ما بر اساس تقاضای بازار و سالها تجربه در توسعه تجهیزات سازه فولادی راه اندازی شده است.

5- CO2/MAG FILLING MAGE

دستگاه جوشکاری محافظت شده از گاز سریال XQHB15 Cantilever Gas Shielded یک تجهیزات جوشکاری ویژه است که به طور خاص برای پشتوانه جوشکاری ستون جعبه (ستون) و پر کردن جوشکاری پس از پشتوانه طراحی شده است که توسط شرکت ما بر اساس تقاضای بازار و سالها تجربه در توسعه تجهیزات سازه فولادی راه اندازی می شود.

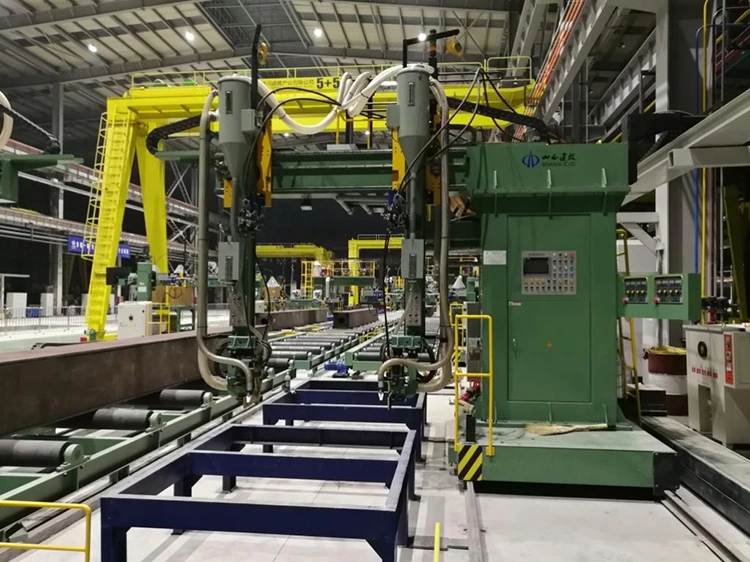

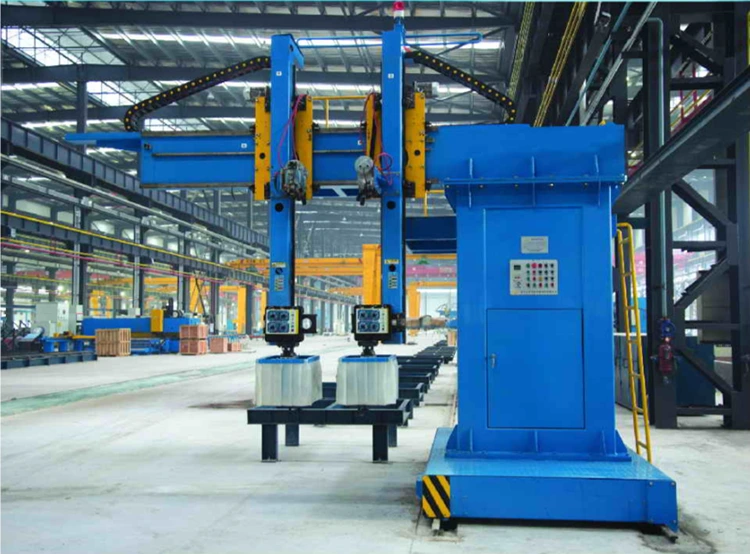

6- دستگاه جوشکاری قوس غوطه ور

دستگاه جوشکاری قوس غوطه وری کانسیلر XMHB15 Cantilever غوطه وری محصولی عالی است که توسط شرکت جوشکاری و برش Jinfeng برای صنعت ساختار فولاد راه اندازی شده است. این تجهیزات جوشکاری ویژه ای است که به طور خاص برای جوشکاری ستون های جعبه بزرگ و متوسط (ستون ها) طراحی شده است. با گذشت سالها ، پس از بهینه سازی مداوم و بهبود ، عملکرد کامل تر شده است.

7- دستگاه آسیاب چهره پایان

با توسعه سریع ساخت و سازهای اقتصادی ، ساخت و ساز ، پل و سایر صنایع به طور فزاینده ای برای کیفیت مهندسی ساختار فولاد نیاز دارند. مفصل باسن پرتو H ، ستون و ستون و قطعات باریک و پردازش چهره انتهایی قطعه کار به یک فرآیند اساسی تبدیل شده است. پردازش چهره نهایی نه تنها کیفیت قطعه کار را به شدت بهبود می بخشد ، خطاهای نصب و ساخت و ساز در محل را کاهش می دهد ، دوره ساخت و ساز را کوتاه می کند و راندمان ساخت و ساز در محل را بهبود می بخشد. همچنین مزایای اقتصادی بهتری را برای شرکتهای ساختار فولادی به ارمغان می آورد. با توجه به وضعیت واقعی پردازش سازه های ساختار فولاد ، شرکت ما مزایای محصولات مشابه را در سطح بین المللی جذب می کند و محصولات جدید را به موقع راه اندازی می کند تا تقاضای بازار را برآورده کند. این ماده نه تنها در صنعت ساختار فولاد مورد استفاده قرار می گیرد ، بلکه می تواند به عنوان تجهیزات عمومی نیز مورد استفاده قرار گیرد ، که به طور گسترده در صنایع تولید پل ، برق ، روغن ، پتروشیمی و سایر ساختمانهای ماشین آلات مورد استفاده قرار می گیرد.

8- پرتوی 180 درجه واژگون

از دو قطعه پرتوی هیدرولیک موبایل 180 درجه برای چرخش قطعات کاری که از یک طرف جوش داده شده است استفاده می شود. هنگام کار ، قطعه کار را از میز غلتک یا قفسه قطعه کار بلند کنید ، و این کاهش دهنده دو فروند پرتو را به سمت حرکت همزمان سوق می دهد تا قطعه کار را به سمت میز غلتکی یا قفسه قطعه کار حرکت دهند ، و سپس دو سیلندرهای هیدرولیک ، دو بازوی را به سمت همزمان می چرخانند ، و بعد از آن کار می کنند تا قطعه کار را به سمت قسمت بعدی انجام دهند و بعد از آن ، قطعه کار را به سمت میانه پراکنده کار یا رکاب کار کنید یا رکاب کار را به سمت میانه کار یا رکاب کار کنید.

با توجه به وضعیت واقعی ، می توان از دو قطعه به طور جداگانه به عنوان یک گروه استفاده کرد تا پرتوی کوتاه را بچرخاند. در همین زمان ، 4 قطعه نیز می تواند برای واژگون شدن تیرهای بلند در یک گروه ترکیب شود. انعطاف پذیری و کارآیی بالا.

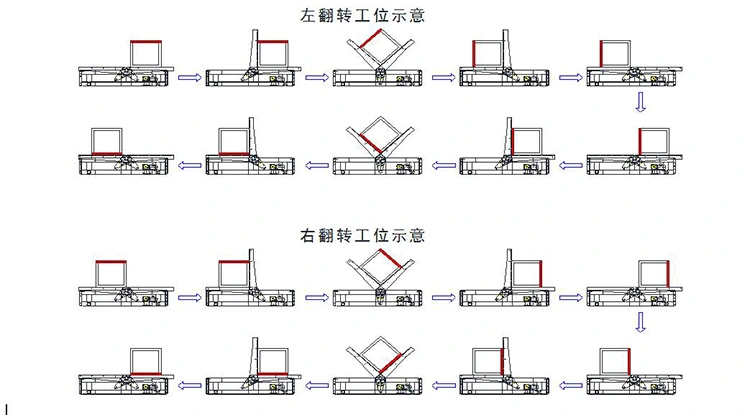

نمودار جریان کار از پرتوهای پرتو:

9- سبد فولادی

این تجهیزات عمدتاً برای هماهنگی با فرآیند تولید برای انتقال قطعه کار از جدول غلتکی انتقال یا سایر تجهیزات به تجهیزات پردازش استفاده می شود. سبد فولادی عمدتاً دارای دو کارکرد اکشن است: پیاده روی و بلند کردن. جابجایی قطعه کار را می توان از طریق دستکاری و کنترل تکمیل کرد. تجهیزات دارای ساختار ساده ، عملکرد مناسب و عملکرد پایدار هستند. این دستگاه طراحی سنگین را با حداکثر بار 30 تن اتخاذ می کند.

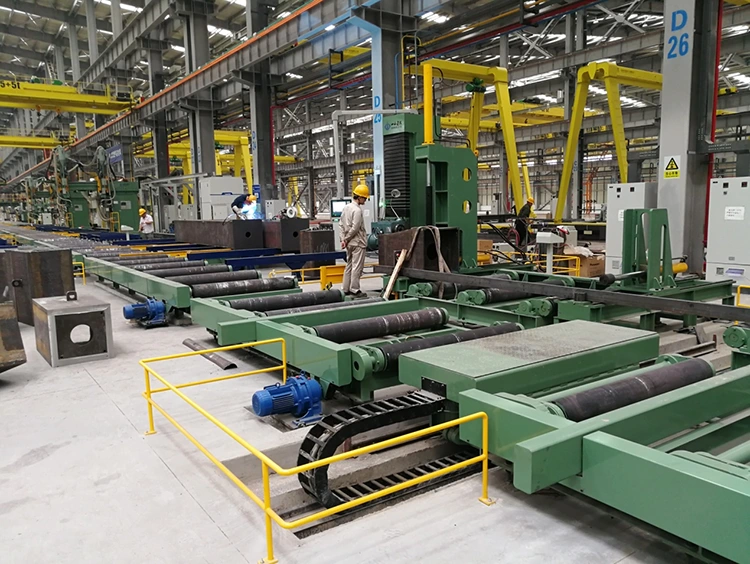

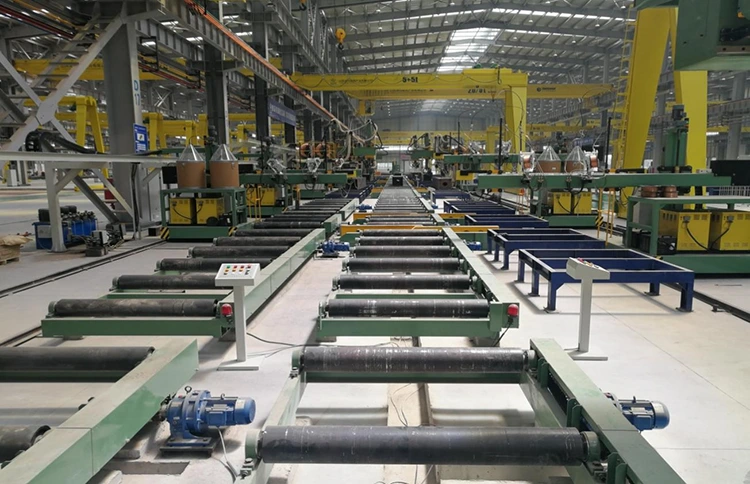

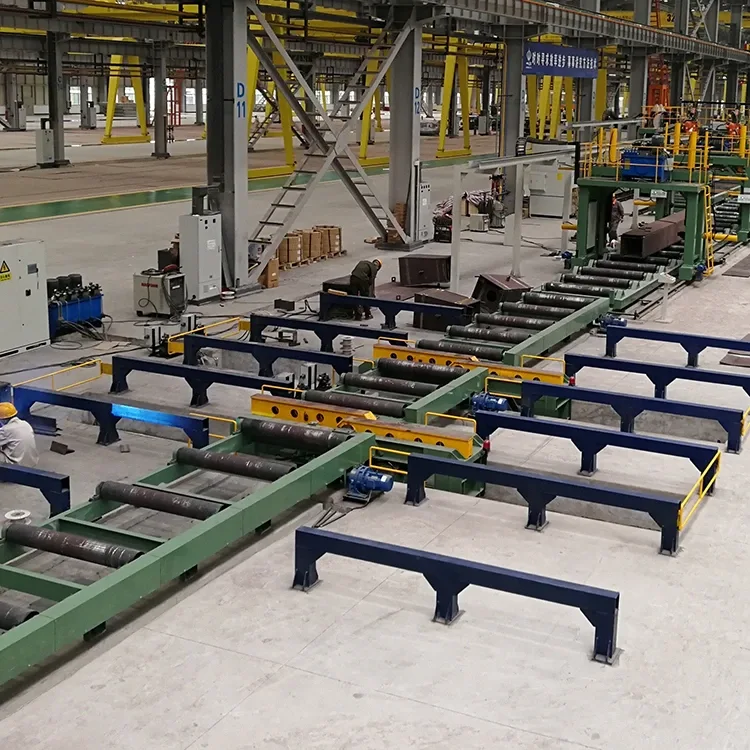

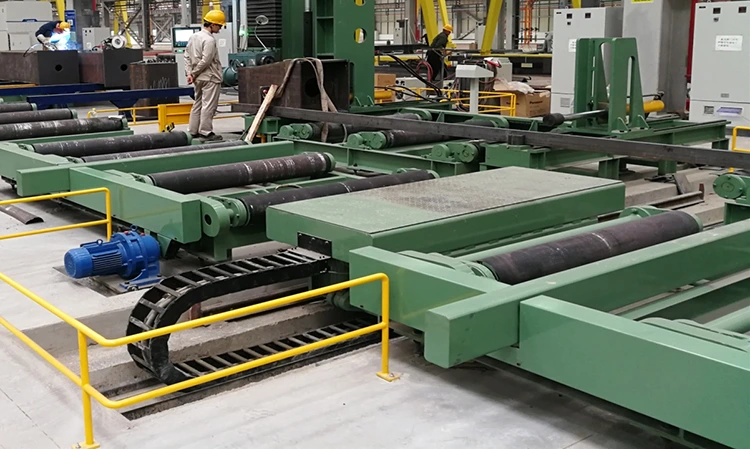

10- میزهای غلتکی

این ماده عمدتاً برای انتقال قطعه های کاری از مونتاژ ستون جعبه تا تکمیل جوشکاری ، پایان آن استفاده می شود.

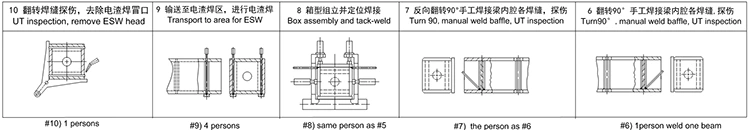

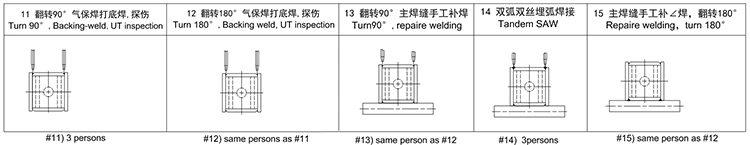

چگونه می توان یک ستون جعبه جوش داده شده از صفحه فولادی تولید کرد؟

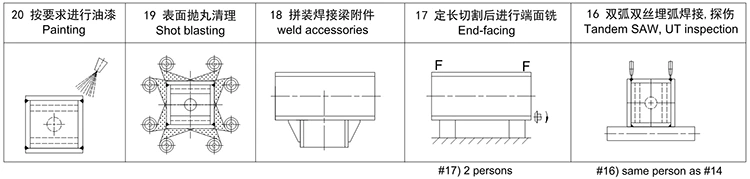

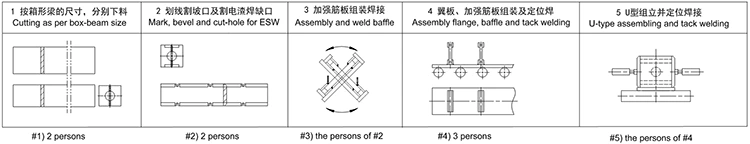

در زیر نمودار جریان تولید برای تولید از صفحات تا پرتو H و بازرسی نهایی قرار دارد.

نمودار جریان تولید
